時光海 原木設計家

木橋、木花架---膠合樑木結構橋及登山棧道(時光海  原木設計家)

販賣亭、花架、膠合木結構橋、登山棧道、平台

這是2005年設計的案例---。

‧設計地點---彰化桃園里

‧使用材料---膠合集成材（斑檀木）、棧道（立柱：土垠木＆橫樑：塔達木）

‧木結構---木結構橋整組均為木造（11米膠合樑結構）、棧道、販賣亭

‧木結構設計要點---步道銜接、將不可能變成可能！

以下照片介紹----------

這張照片是完工後的照片，看起來沒什麼，只是本來膠合木橋是有點不大可能可以做的起來，因為腹地真的太小，連基礎都有點找不到地方下，並且吊車根本進不來，後來是用人力硬拉硬做方式，才勉強做出來！（真是有給他佩服施工的師傅們）

 這是本來的棧道木橋設計圖，結構及細部圖沒放，棧道出入位置後來改變了（因為腹地不夠）。

這是施工的中段，膠合木橋已經做好了（不知道用多少人拉過懸崖的）！棧道正在準備爬山！（這裡完全是用人力硬搬）

這裡遇到的現況問題是---前面無路，只能往上長路出來（不得已）！

棧道長高了！看到基礎沒，木結構的好處是基礎只要一點點位置，比較不會破壞表土影響水土保持！（我個人是比較建議建議用這樣的方式作設施）

階梯正在長出來，結構是用框組式搭接，整個自成一個穩定的結構，比較不怕地震，應力會在接頭平衡掉。

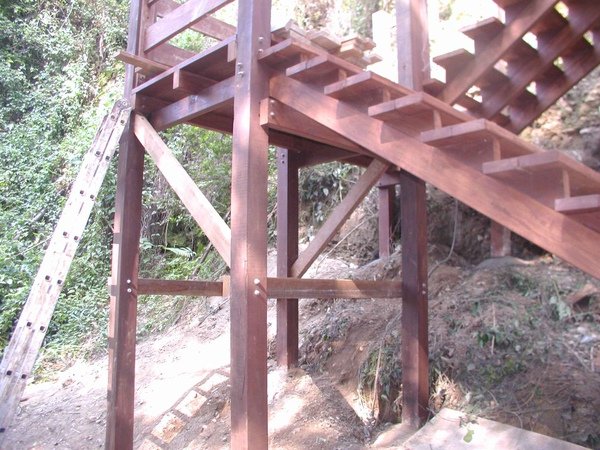

階梯的側面，為避免階梯下樑過長扭曲開裂，固在中央用斜撐將力引到立柱分散掉。

階梯背面（沒什麼大不了的結構）。

最上面的銜接出入口，看到沒---已經碰壁沒路了！（在這裡施工超危險的、不小心就會掉下去）

欄杆還沒做起來，我正在檢查尺寸！

不知道在想什麼？一步一腳印！

從另一個角度來看棧道與木橋！

這是從木橋這邊看到那邊！

這幾張都是結構的角度，欄杆還沒做上去。

從下面往上看

棧道側面角度

棧道長上去的角度

這是膠合木作橋與棧道的完工時

完成後的棧道頂（有欄杆）。

這是從較高的角度來看的，木橋的弧度不是很漂亮嗎！

從橋的這一邊來看

橋的弧度其實滿美的，而且這整座都是木構造的，沒有鋼構！

這是販賣亭

這是小花架

幾座沿山長的步道

簡易型枕木棧道，適合較陡、搬運不易的山路製作。

指示牌

無欄杆貼地棧道

以上是彰化桃園里的景觀木結構涼亭、花架、高層棧道、貼地棧道設計，下次有去爬山時，請幫我再注意是否有壞了，或是更新的結構！謝謝觀看！

----------------------------------------------------------------------------------------------
