案例分享:(景觀木結構) 涼亭 碉堡 棧道 海盜船 設施 (時光海 原木設計家)

案例地點:金門地區(好幾個地點)

完工時間:2003

1.設施——八角雙層涼亭(造型結構為我原創)、碉堡觀景台、湖邊棧道、六角中國式涼亭(改良版也是我原創)、以及大型景觀遊樂組(海盜船)、同樣設計圖亦是原創。

2.材質——應該是有好幾種,應該都是中南美洲之木料,那時業主都願意用較耐久的木頭(比較貴),有IPE(鋸葉風鈴木;或叫巴西紫檀)、蘇比勒木(Sucupira)、香二翅豆木(Tonka bean)等,另外部分膠合樑用斑檀木(ANGELIM  PEDRA)專業膠合工廠膠合的膠合集成材(符合CNS膠合樑浸泡剝離試驗標準規定)。

3.木結構設計要點——當時金門正在花大錢做景觀開發,所以促成了許多有意思的案子,一起與設計公司創造了許多不錯的木架構設施。

4.現場問題與檢討——目前已過了快十年,發送上來一方面做個記錄,一方面供各位有機會去金門觀察有無任何損壞問題,並檢討中南美木料的耐候效果,但是我想絕對比時下一些二、三年就必須拆除的木料好(時下的木料多號稱為○○檀木、○○鐵木,其實大多是其他樹種,非真正鐵木檀木類、不耐久)。

 ※以下是當初完工經過時所拍攝內容——

20031231金門_04

此歐式八角雙層涼亭為當初想出來的,裡面的內部屋頂結構則是原創。

p8a-900歐式雙層

這是CAD設計圖,後來這張圖提供出來時,在台灣各地陸續就出現多座類似造型。



20031231金門_05

這是內部屋頂架構,這種形式是當初想的,還可以用別種架構。



20031231金門_06

這是木架構為主的海盜船大型組合遊具,圖修改起來超麻煩的。



20031231金門_07

 完工前,全台灣似乎做了有三座海盜船。原創是在這裡。



海盜船

是CAD圖



20031231金門_40

這是木屋形式(D LOG)的觀景台





20031231金門_41

另一向角度

20031231金門_42

另一向



20031231金門_08

這是木作包覆碉堡的觀景台,算美化景觀並增加觀景效果。

20031231金門_09

施工中

20031231金門_11

施工中

20031231金門_18

完工前

20031231金門_19

護木油塗佈

20031231金門_20

木架構雙間欄杆

20031231金門_21

這也是碉堡美化



20031231金門_02

湖邊棧道



20031231金門_01

湖邊棧道

20031231金門_03

湖邊棧道

20031231金門_51

湖邊貼地棧道

20031231金門_31

棧道橫樑施做,其實並不建議使用方形管作下橫樑,因為常常木頭還沒爛

,方形管就鏽掉了,尤其是螺絲鑽的地方(算是大家其實都想錯的設計吧)



20031231金門_30

以後都差不多從這裡開始生鏽。



20031231金門_32

在貼地的地方用不銹鋼方管,其實〝一樣銹〞。



20031231金門_44

我的建議還是,橫樑及主體都用木頭,一方面螺絲握釘力才拉的住,一方

面木頭比較耐久(用我推薦的樹種才能耐久,別家賣的要先看是什麼樹種!)

20031231金門_45

沙地上就是這樣做



  20031231金門_48

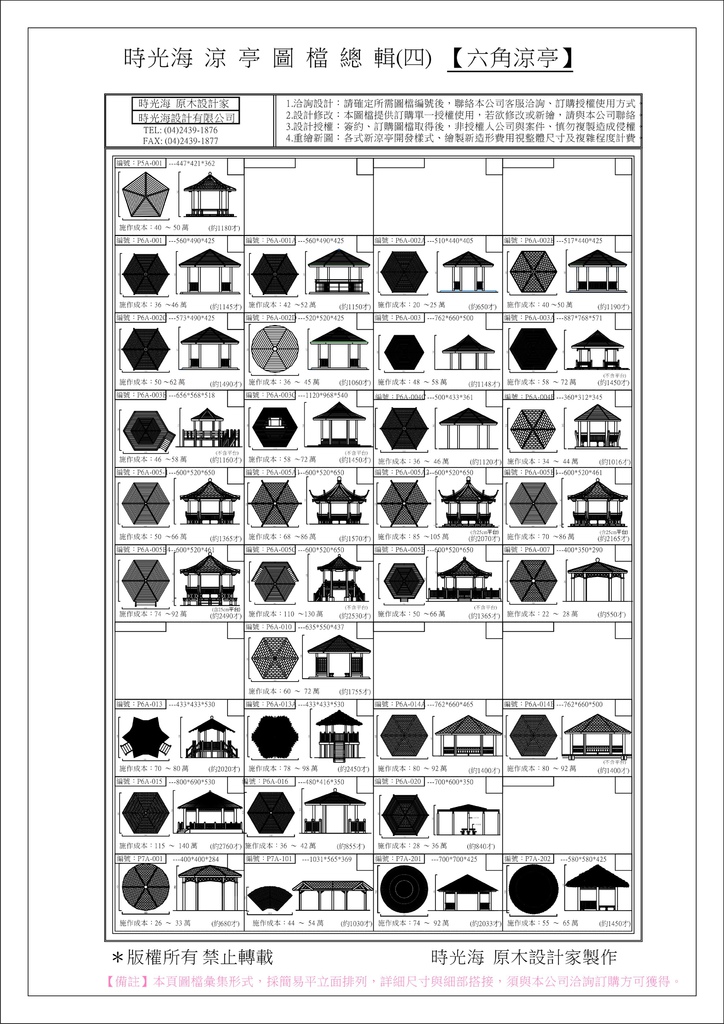

這是中國改良式彎曲屋頂涼亭,也是我原創,同樣提供圖面出來後,光在

金門就被複製多達十多座,我再想以後是不是都要收版權費。

木結構涼亭碉堡棧道設施案例---(時光海 原木設計家)

這是CAD原版圖檔

20031231金門_49

個角度看看

20031231金門_50

後完工角度。



以上是2003年左右在金門幾個木架構案子,本來是要找出案名及地點,

想想,還是算了,反正金門不大,有經過的朋友,幫我看看現在木頭狀況

如何,有機回告訴我!謝啦!



------------------------------------------------------------------------------------------------
