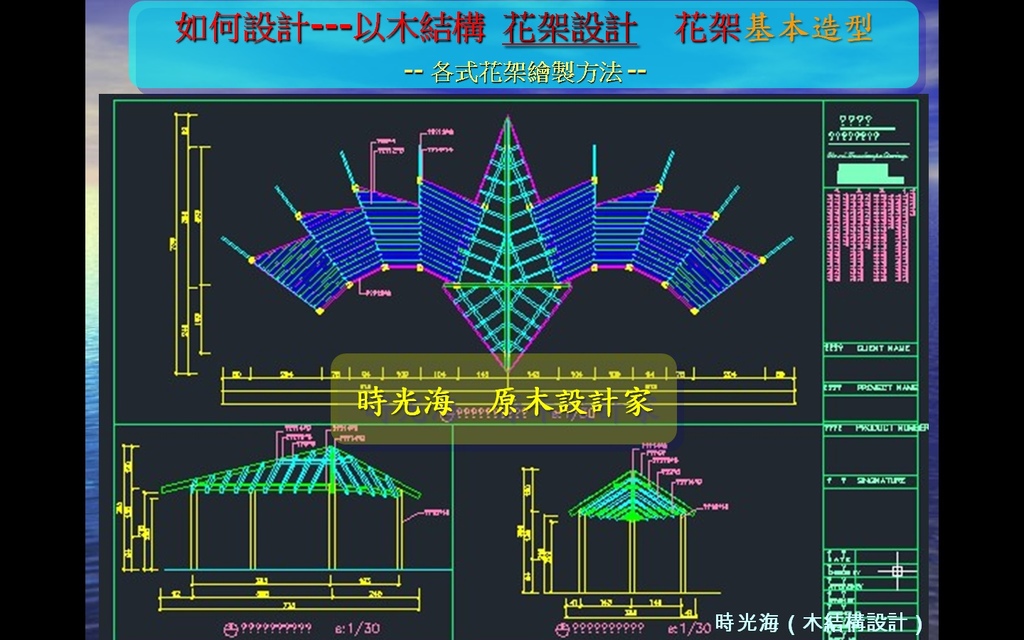

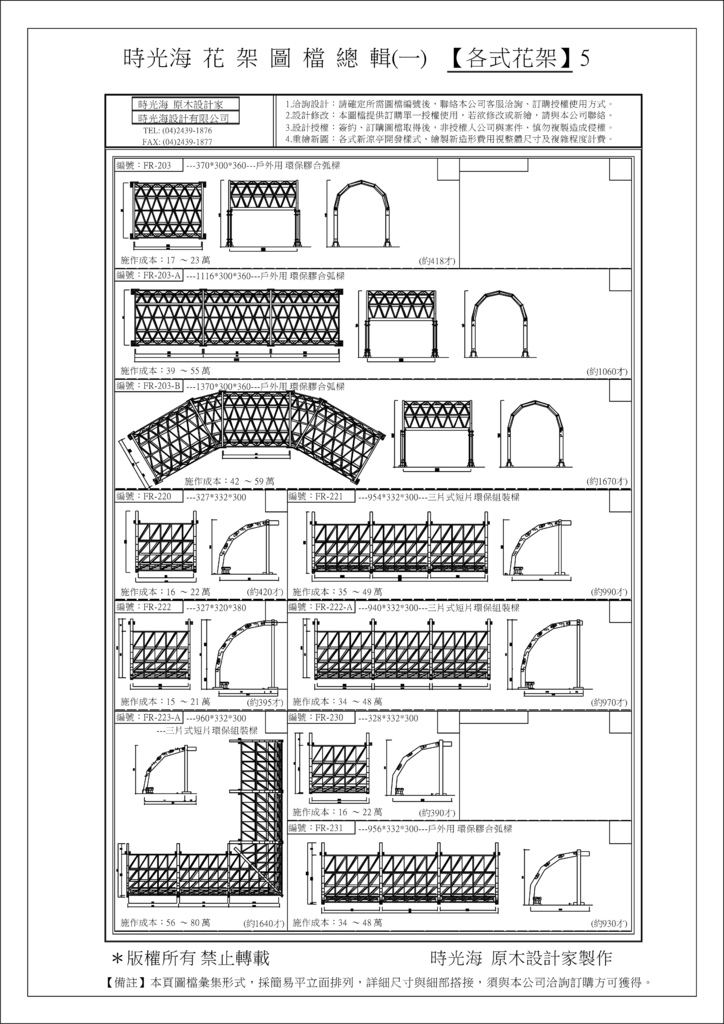

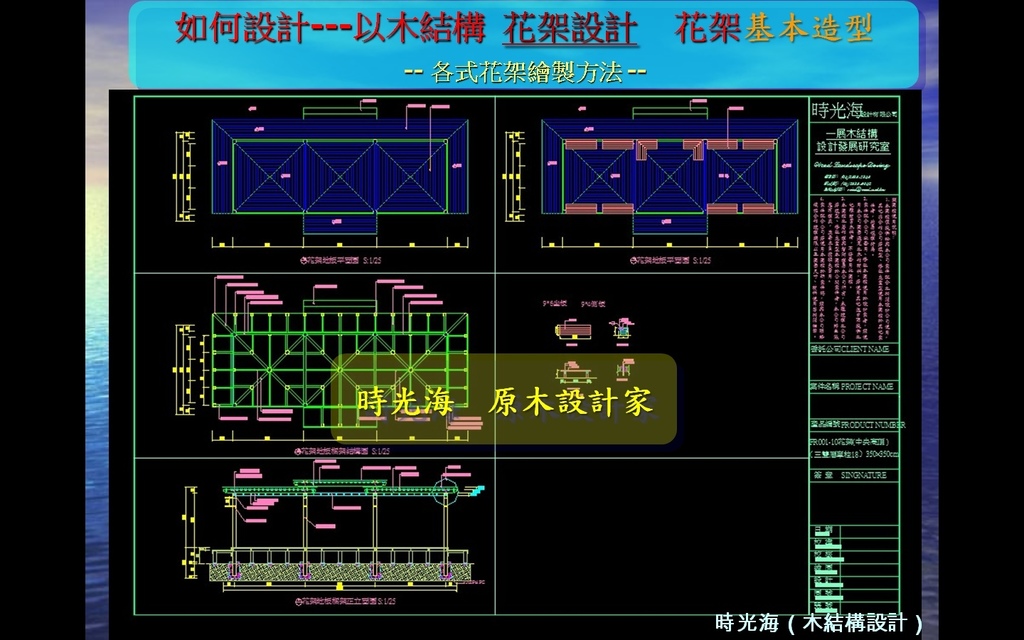

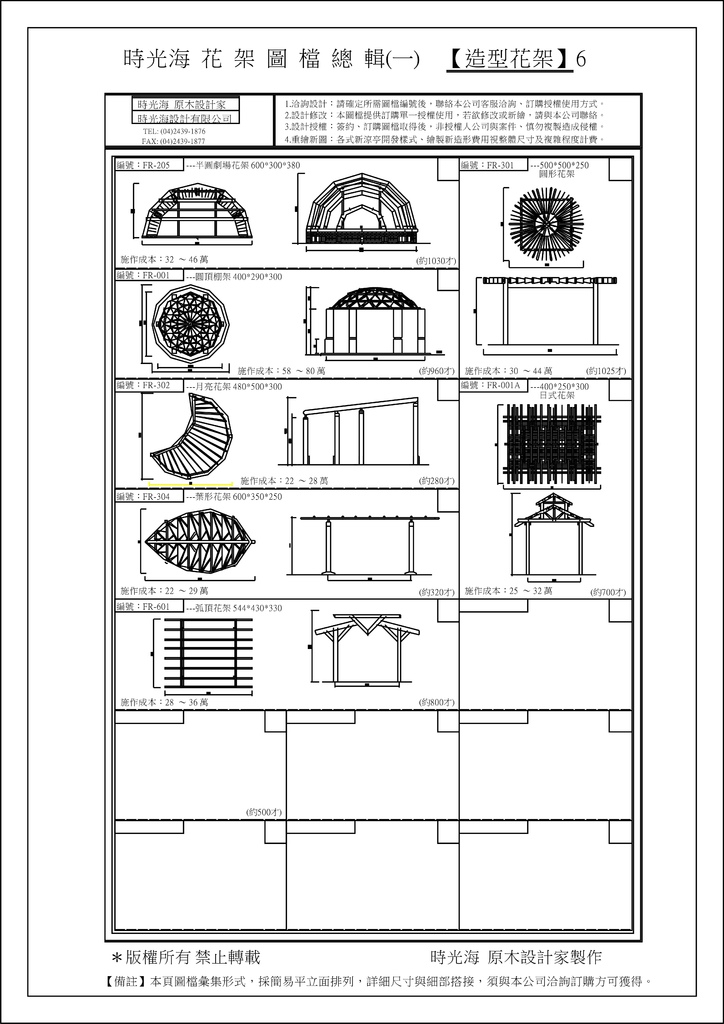

【花架CAD形式】  建築景觀用 CAD花架  形式大彙整(時光海 原木設計家 原創)

....客戶&設計師常問到：「什麼是花架?...有哪些形式?...一座花架...多少錢?」...
...時光海...這次整理了這十多年，常用的幾種形式，供讀者看看！...

...花架價格必須考量以下多種因素：......

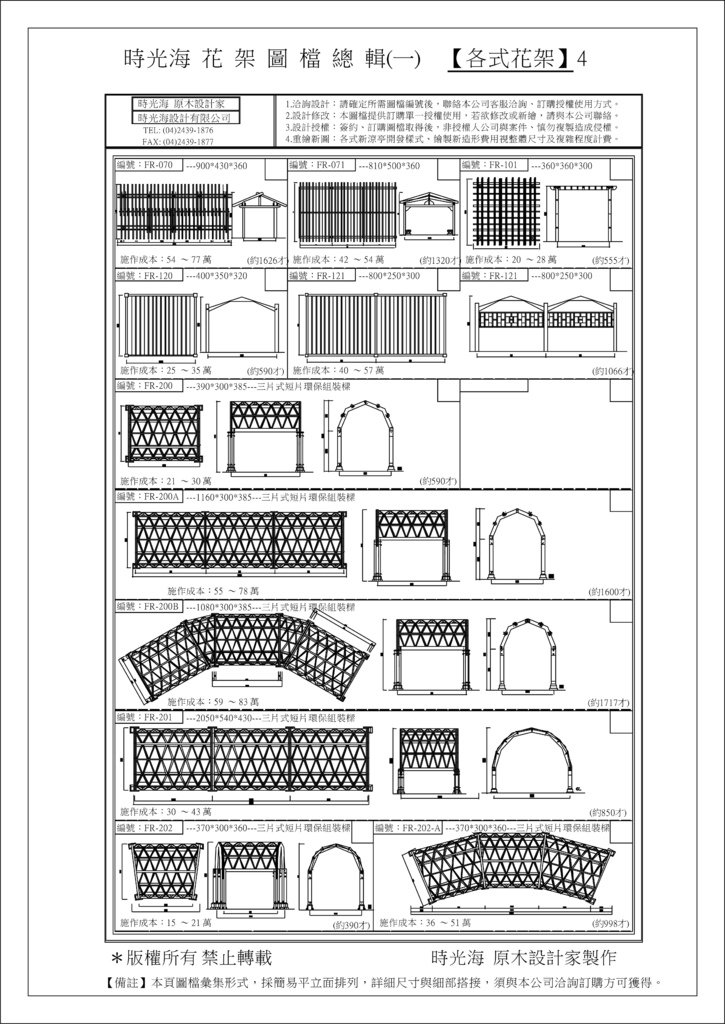

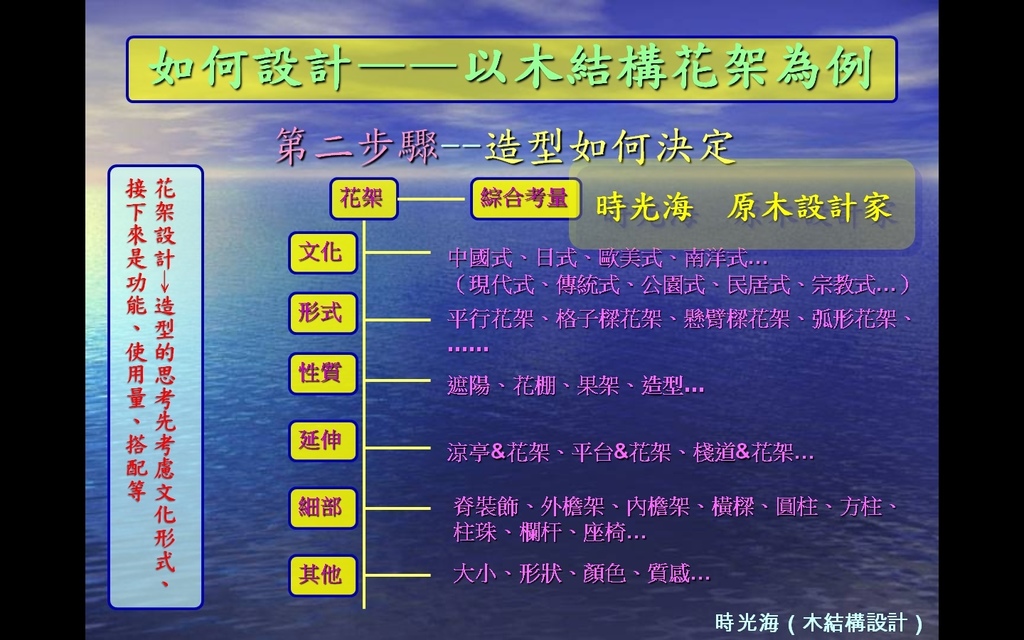

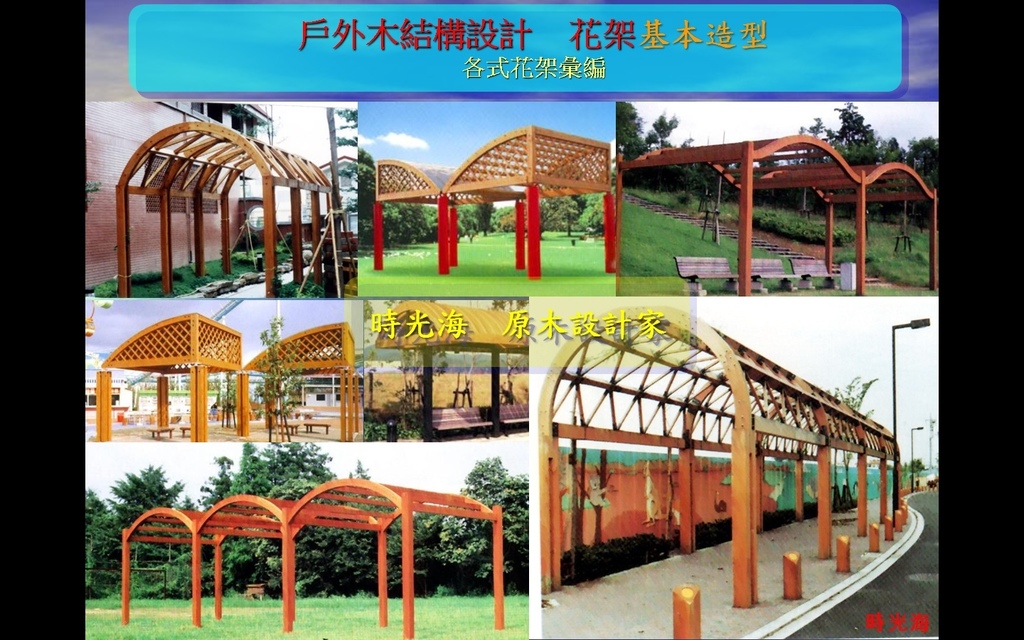

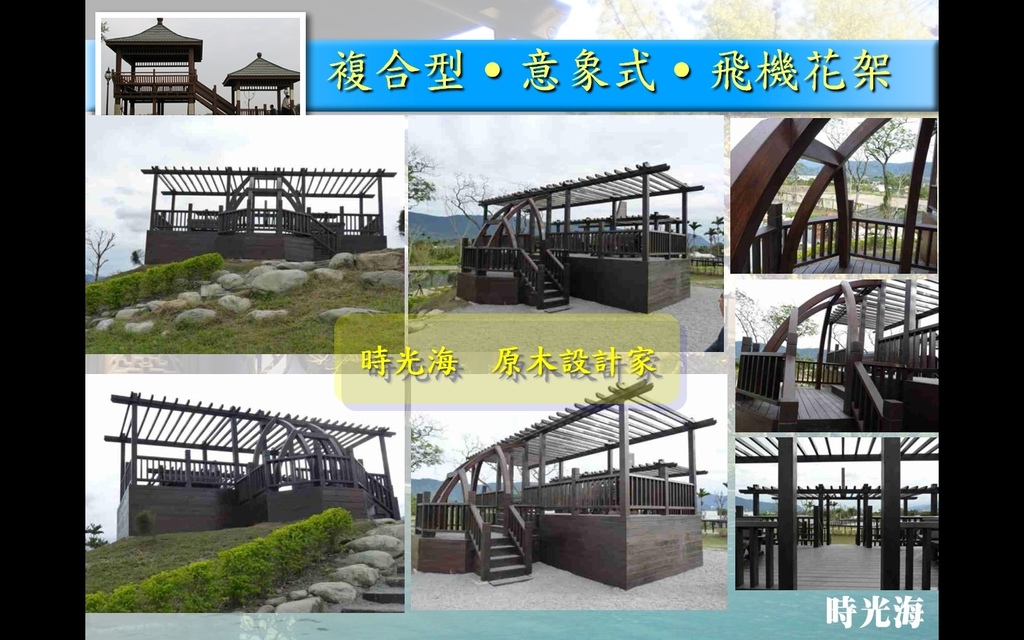

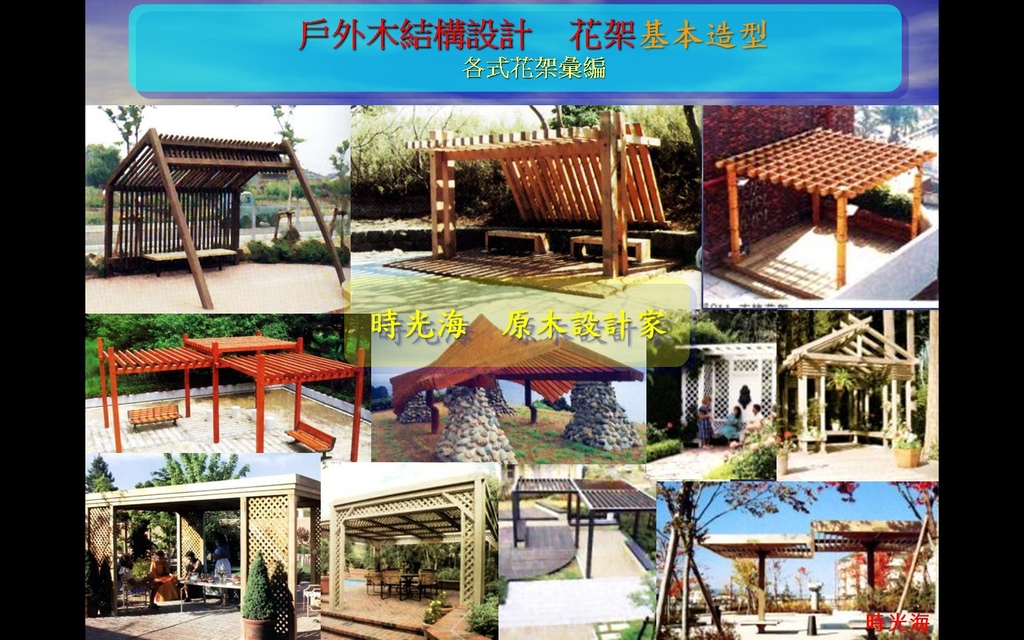

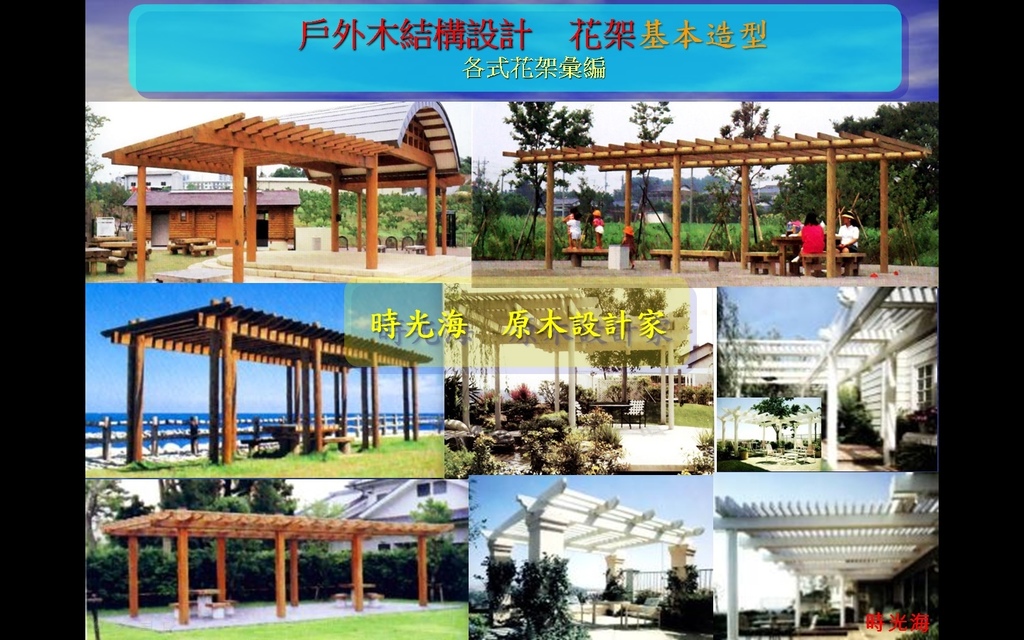

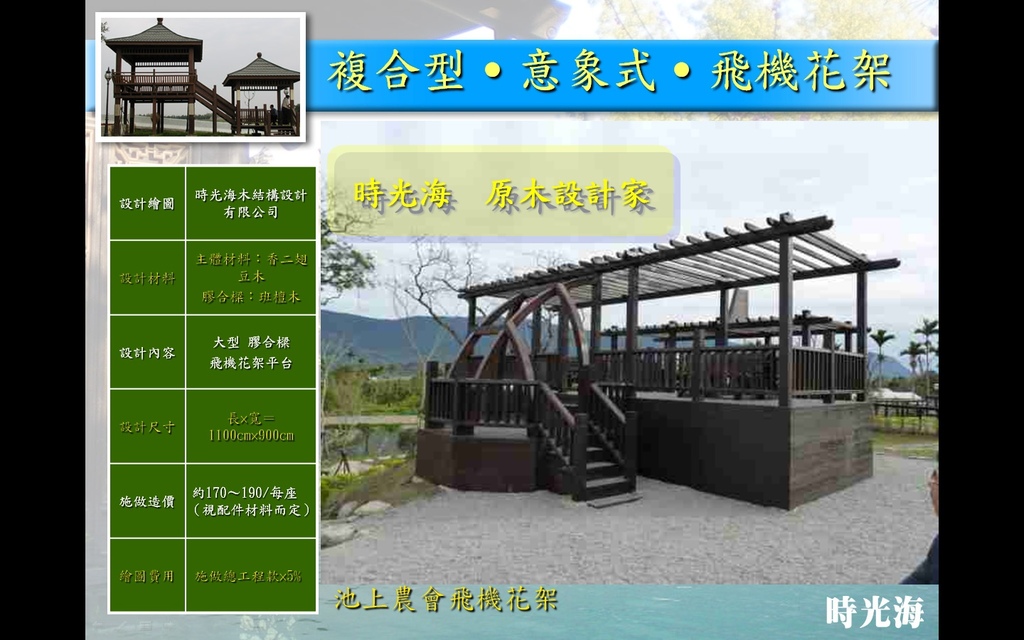

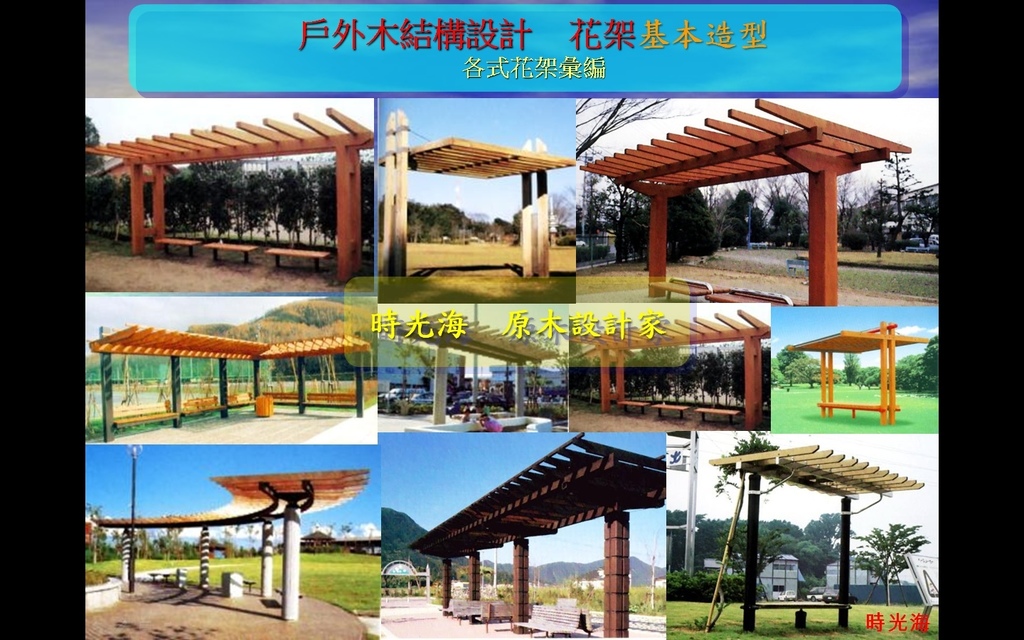

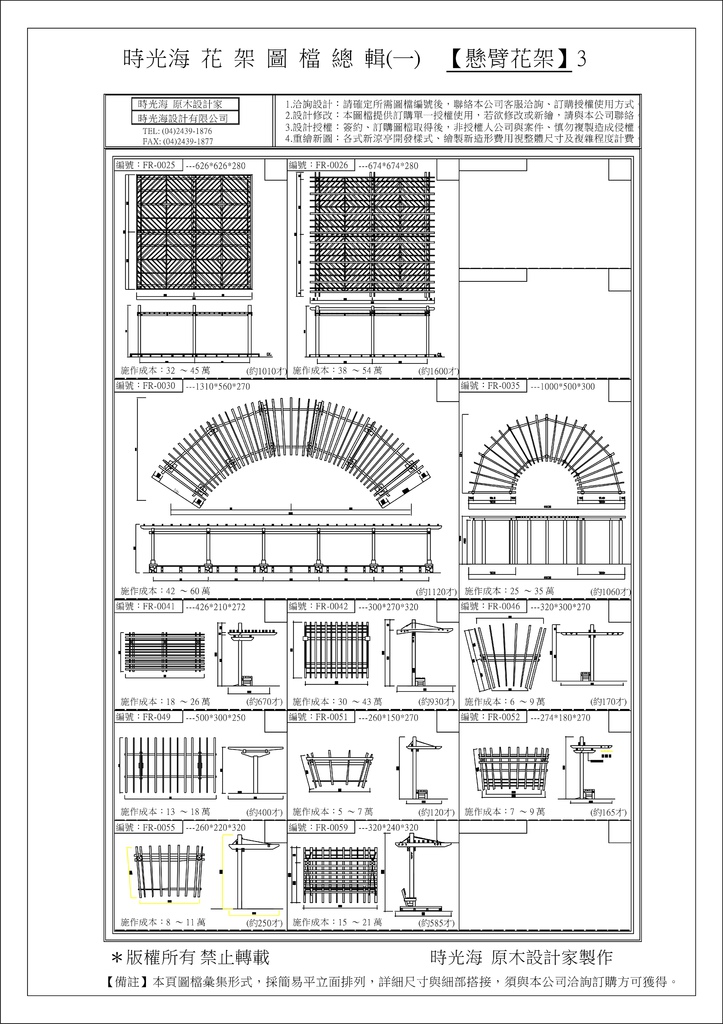

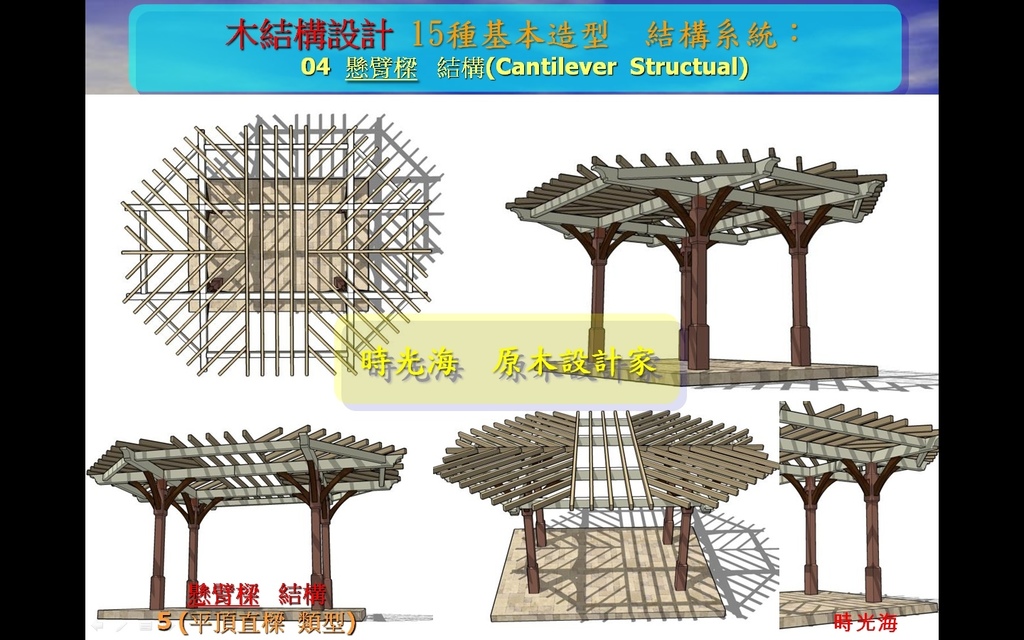

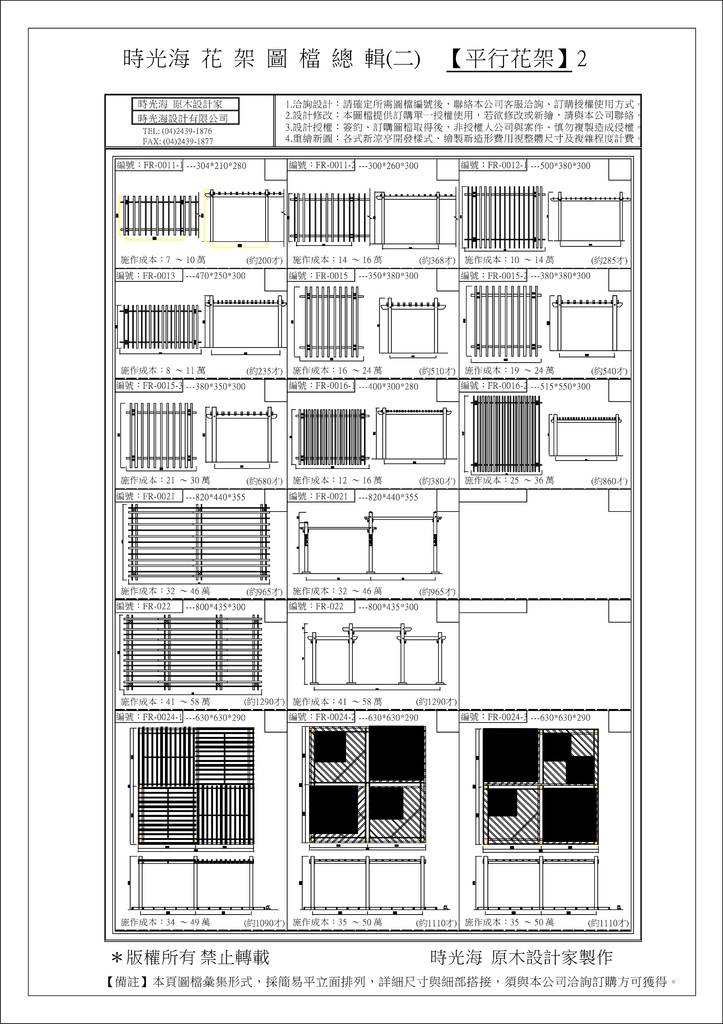

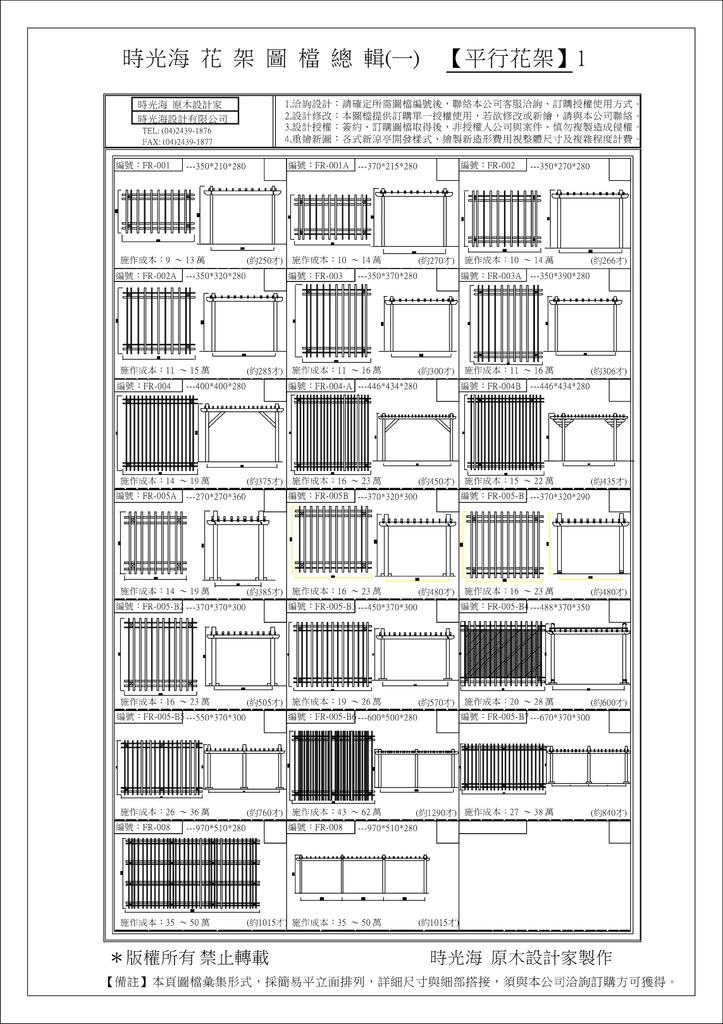

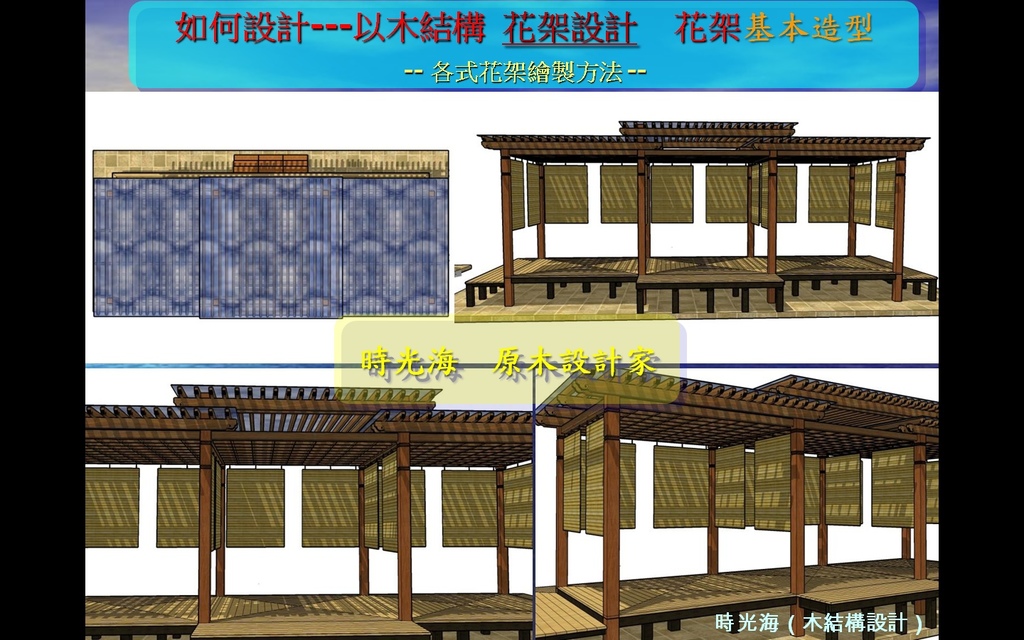

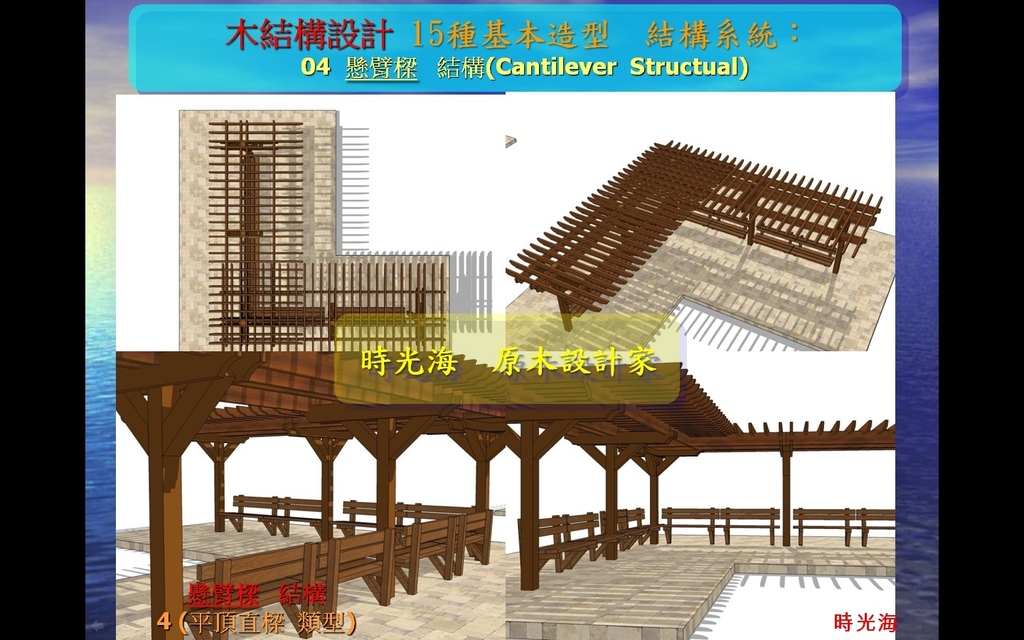

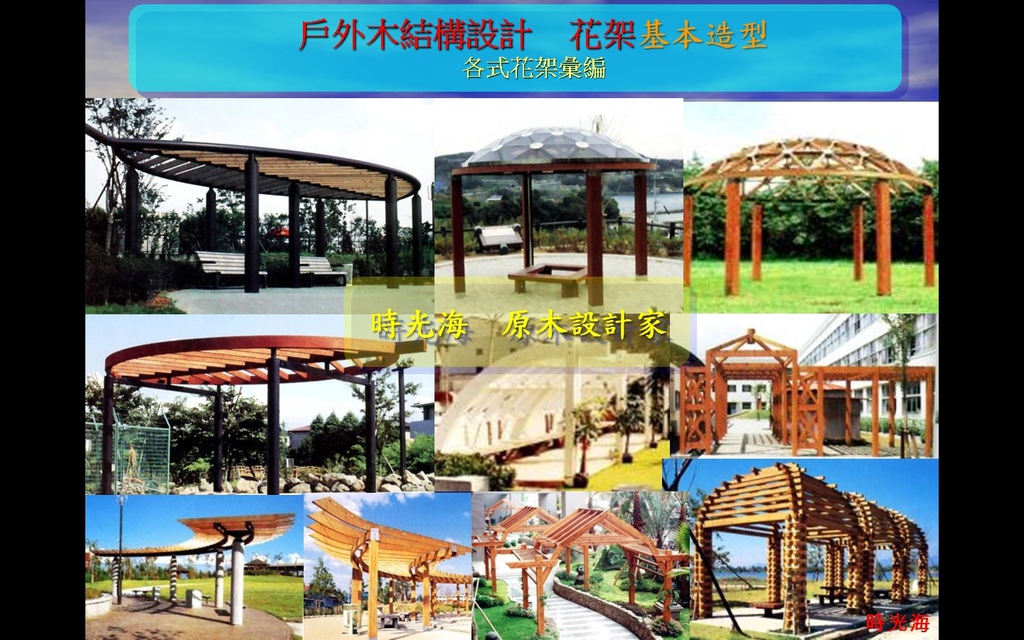

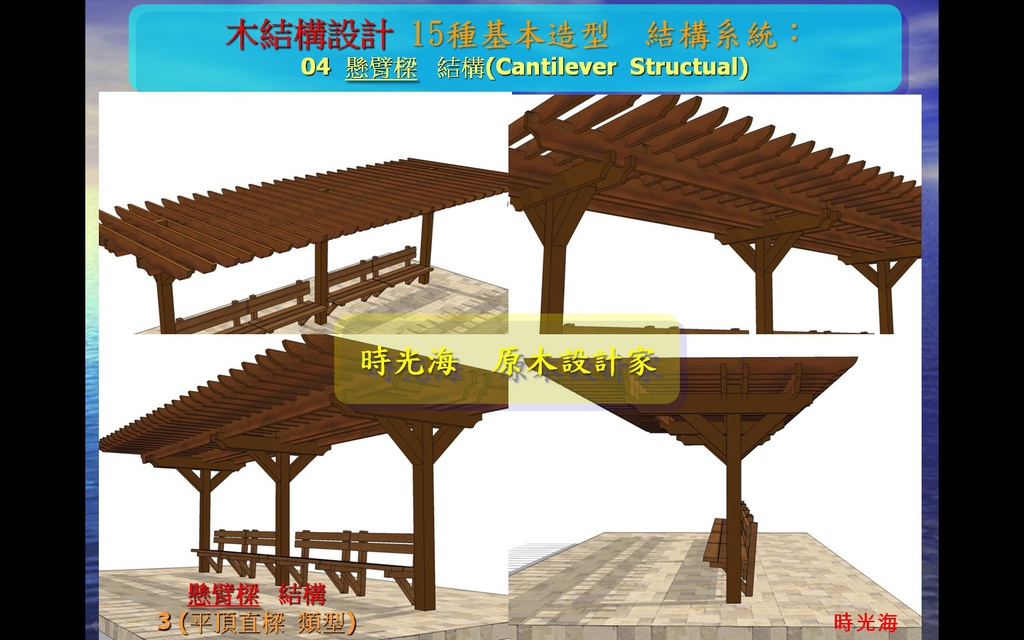

(一).風格形式---平行式花架、懸臂式花架、弧形花架、雙斜式花架、波浪型花架、拱型式花架、各式現代造型風...

(二).整體尺寸---花架有...四方、長方、圓形、波浪型、多角型、自由造型。(尺寸可由3m×3m、4m×4m、5m×5m、6m×6m...尺寸自由！)

(三).單雙層數---花架頂層可以為「一層」、「二層」、「三層」...「複合」均可。(視設置的目的變化...！)

(四).架構尺寸---花架的價格差異在於「造形」&「用料的總才數」，立柱、橫樑、支樑、飾板的尺寸越大、才數就越高、價格就越貴！

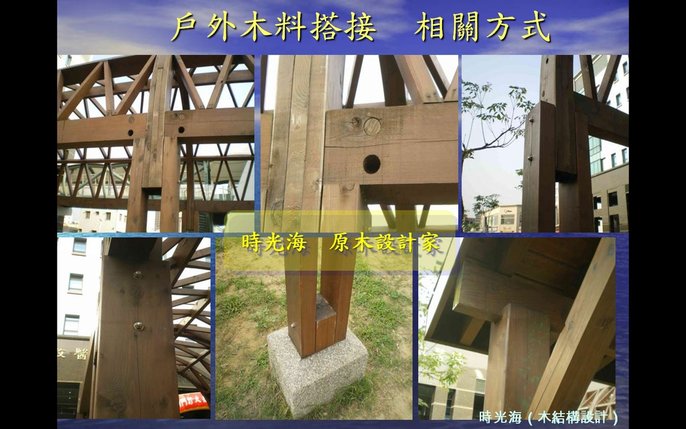

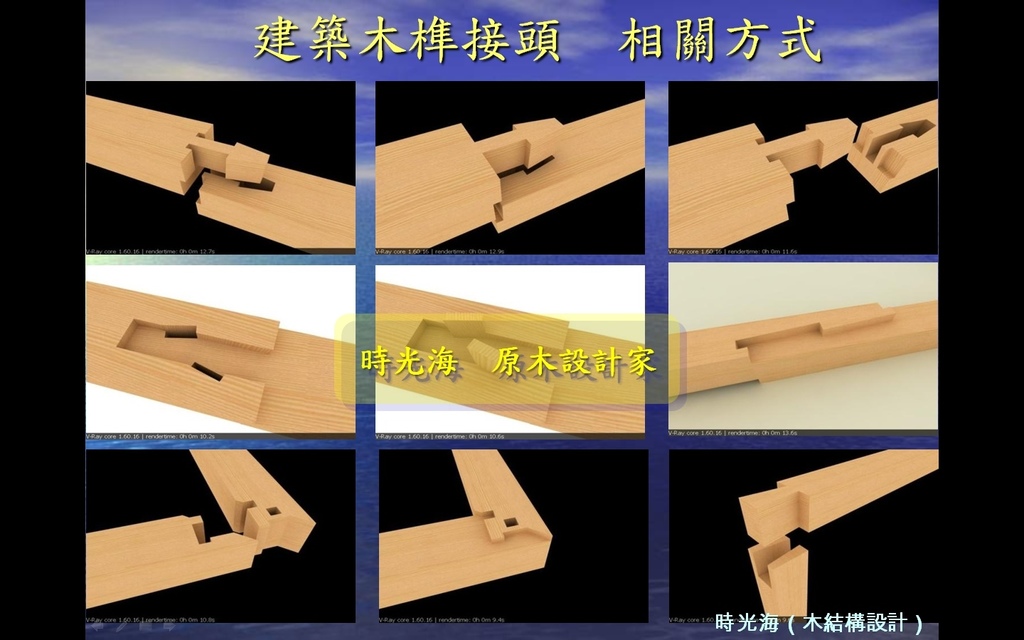

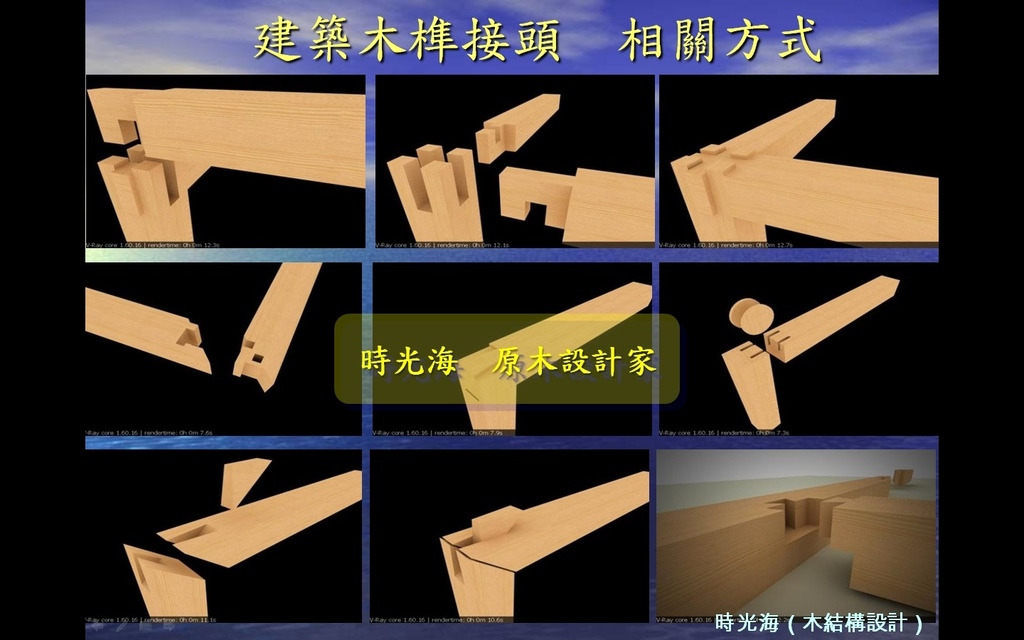

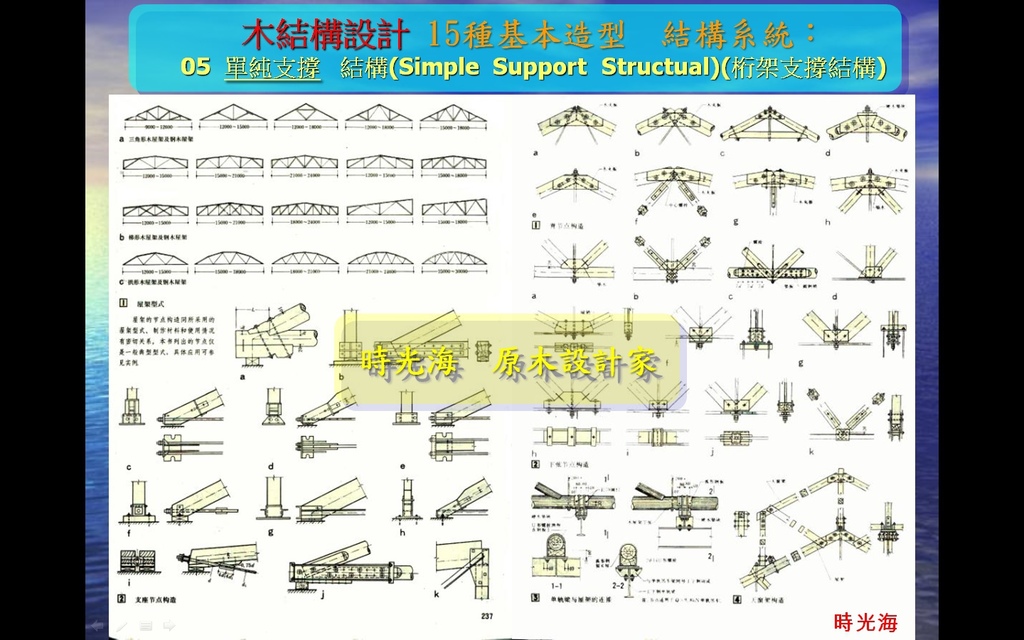

(五).搭接方式---中式、日式、歐美式的搭接法，方式及設計不同，因此在「設計」&「施工」時，「工錢」與「工法」亦不相同，因而整座造價也不相同！

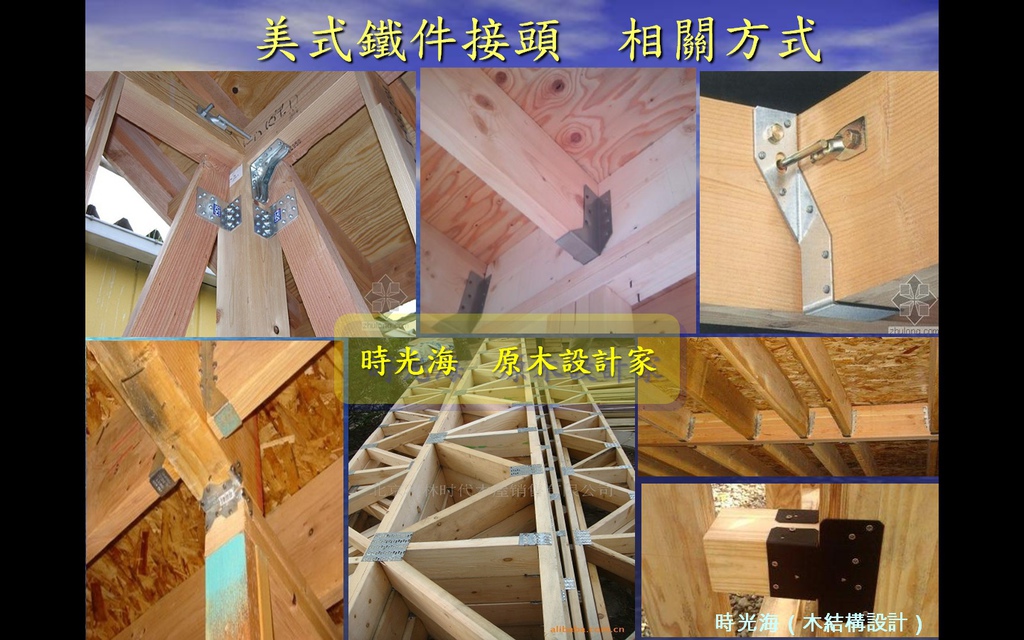

(六).鎖合方式---一般鎖合有分「外露式」、「內藏式」、「簡易式」。...「外露式」的鐵件&螺絲均看的到，內藏式的看不到，因此在施工的「工序上」就有不同，因此，工序多的工錢較高(例如榫接、內藏鐵件；螺栓等)，也無法同一而論。

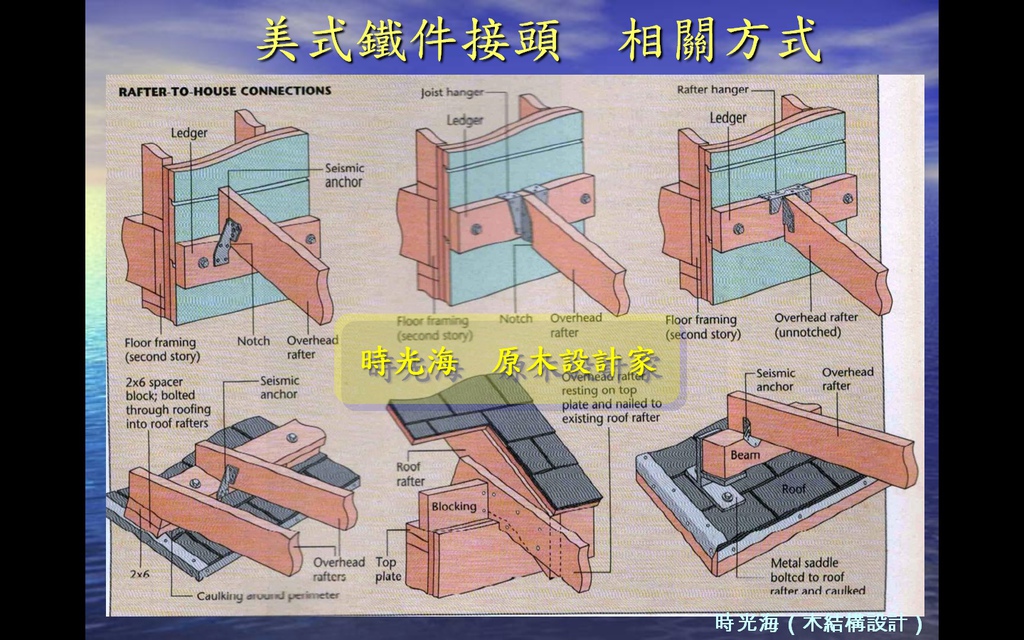

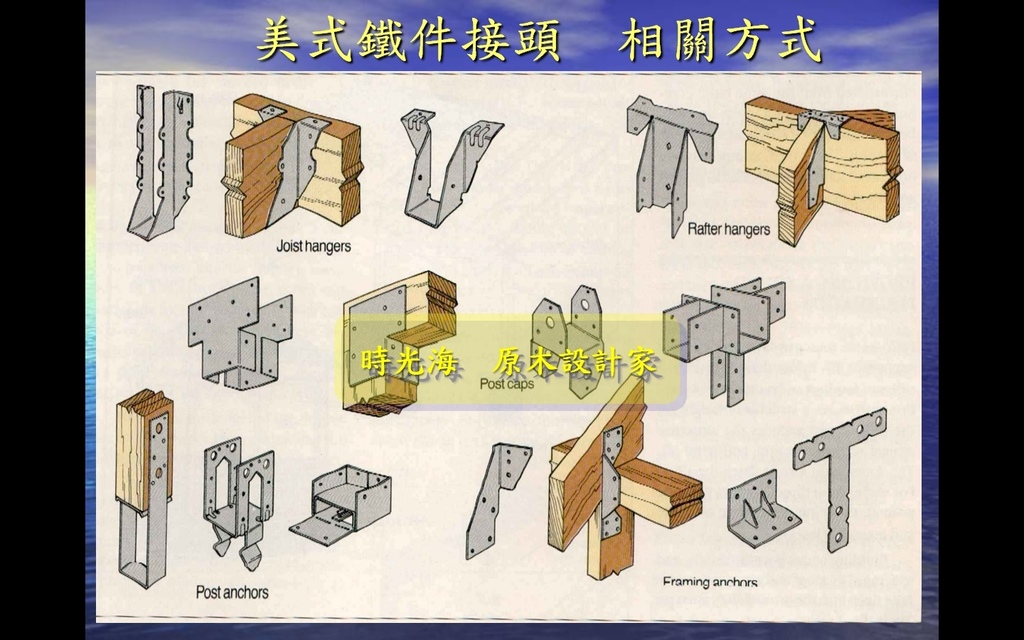

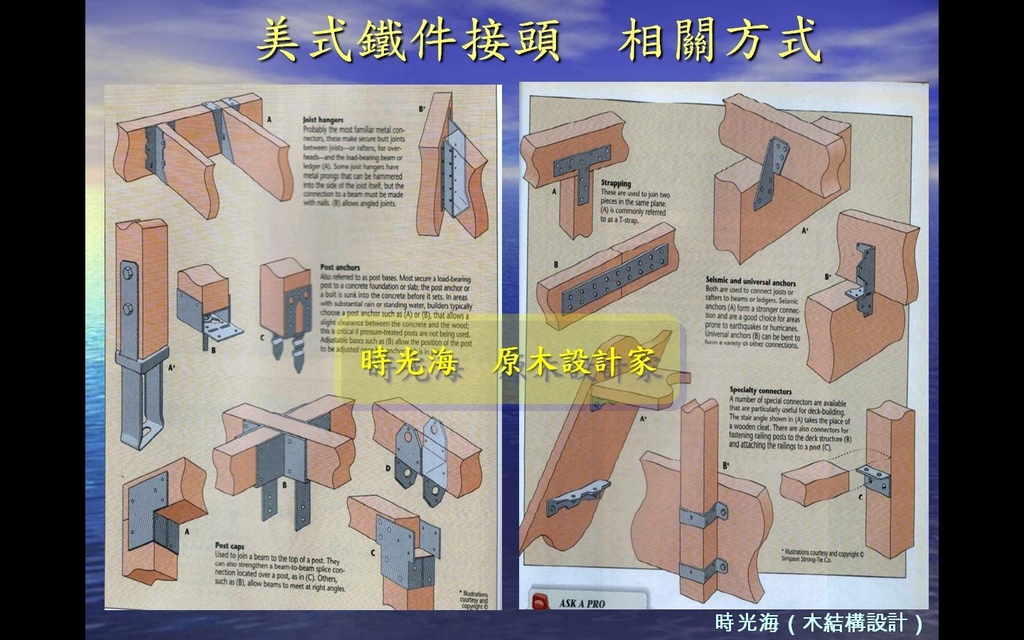

(七).五金鐵件---五金鐵件，有分一般鐵件(會生鏽)、鍍鋅鐵件(不易生鏽)、不鏽鋼ST鐵件(很不容易生鏽、須看類別)...三者單價有高低不同，另外亦須要看看是「多少厚度」，厚度越厚、材料越貴、越難施工，工錢也越貴。

(八).屋瓦種類---花架一般無屋瓦，若須有屋瓦，則必須加蓋「採光罩」形式，因應不同形式的結構、承載重量也不同，導致搭結方式、工法也不同，因此材料價格&工錢也不同...！

(九).欄杆座椅---不管是何種形式、風格、層數的花架，若需要設置「欄杆」&「座椅」時。「欄杆」有分：「直式」、「橫式」、「斜板」、「有無中柱」、「幾層橫樑」、「複雜簡易」、「立板角度」、「是否榫接」....等等。(不是只有一種而已！)

(十).平台階梯---花架設置於各種地形，有都市平地、硬鋪面、軟鋪面、可挖基礎、建築樓板、山坡地、斜面地形..等等，因應之道，便是設置平台，平台亦有分整體尺寸大小不同，有方形、圓形、多角、不規則形，各部位之細部尺寸，如立柱、橫樑、踏板，有會因跨距之不同而有斷面粗細之分，價格亦不同(詳見平台篇)。

(十一).材料選用---木製花架的堅固與否，取決於、「設置位置」、「選用樹種」、「搭結方式」、「鎖合方式」、「維護保護」...。而其中最為重要者，即是「選用樹種」。...樹種選的恰當，本身即可「較難腐朽」、「不用防腐」、「白蟻不吃」、「耐候耐用」、「鎖合堅固」、「耐濕抗變形」...！(原則上，戶外用木料樹種：請用比重＞0.8 者)使用耐後可增加到15~30年(甚至以上↑)之久！

(十二).防腐處理---一般木料需要防腐處理者，大多比重在於:0.6以下，(就是比重＜0.6)，此類木頭鬆軟，木纖維中有很多空隙，極易吸濕、變形(乾縮濕漲)，然後導致腐朽菌滋生，然後木頭潮解、醣分釋出、白蟻就上來築巢了。因此需要將防腐劑藉真空高壓的鍋爐將防腐劑打到木頭細胞內，抑制腐朽菌生長！(但是因腐朽菌真菌類有上百種，所以單一防腐劑不是對所有的腐朽菌都有用的！)...

(十三).護木油塗佈---在這裏提醒:「護木油」不是防腐劑」，護木油是提供木頭設施在完工後，在表面塗佈一層「抗紫外線」、「抗潮濕」、的「表面保護劑」！一般廠商還會加上「不含八大重金屬」、「不含甲醛、甲苯類」的檢驗證明，代表護木油是乾淨安全的塗料(就只是塗料而已！)。

(十四).保固維護---一般的廠商制式的「保固維護」僅僅是：「在保固期內維修抽換」(大約是2~3年，視樹種耐候程度)，但是，我在這強調的是：「如果是使用耐候樹種，比重＞0.8」則基本上都能使用上15~30年，根本很容易就會「耐用超過保固時間」，但是....如果是使用「比重＜0.6」的室內用樹種，則「就要注意保固期」了因為像南方松類(及杉木類)使用在戶外，耐用時間大約是「3~5年」，因此，最好要注意「維修保固時間」...當然...還是建議「在戶外使用..就要用戶外耐候樹種！」...

...綜合以上因素...一個花架的設計，千變萬化，無法單以「一個花架多少錢來思考」，

而是...您需要哪種風格?、需要耐用多久?、您有多少預算?、想作在哪裡?、準備觀看什麼風景?、或是作為休憩餐飲亭用?、...

目前先將近二十年的木構造設計花架、棚架、部分的形式，加以編排、以利於諮詢說明....

歡迎有需要的人找我(時光海設計師群)設計/施作！

。其他八大類型(花架、平台、棧道、木結構橋、街道家具、風車、水車大型設施&個性小木屋...的類型，日後會分享)

形式還在整理中...慢慢增加中...敬請多瀏覽幾次.................

-----------------------------------------------------------------------------------------------------------
