時光海 原木設計家

【中式 ● 傳統型 】 單檐四角 飛檐曲屋頂  門樓  (翹脊飛檐型) 小型門樓亭 (時光海 原木設計家原創

時光海  木架構設計/繪圖 諮詢中心
時光海  木結構訂做/換修 支援中心

【版權聲明】版權屬時光海  使用者付費  未經簽約  未經授權  禁止重制複製修改  禁止轉載使用於任何商業行為版面

                    設計智慧權 著作權有價商品 不是免費 不是贈品 在商言商    請尊重 智慧財產權  勿轉載 抄襲使用 避免侵權

【內容說明】目前部落格 僅提供〝部分形式〞展示，想瞭解更多形式&價格、內容，請洽「時光海 設計有限公司」

------------------------------------------------------------------------------------

 ※【中式 門樓 古代木架構結構】：

中式建築，有一種類別：【牌坊】、【牌樓】
兩者之區別是，牌坊  → 沒有“樓”的構造，即沒有斗拱和屋頂，而牌樓  →

〝有屋頂、以及架構  〞。

兩者都是古代用於表彰、紀念、裝飾、標識和建築導向的一種設施物，

多建于宮苑、寺觀、陵墓、祠堂、衙署和街道路口等地方、兩者於後代成為一個互通的稱謂了

木牌樓

木牌樓。這類牌樓數最多，基礎以下(地下部分)用柏木樁(現代用水泥澆鑄)，稱地丁。

基礎以上各根柱子的下部用"夾杆石"包住，外面再束以鐵箍。

如果是不出頭式，則柱子的頂端以"燈籠榫"直達簷樓的正心行(檁)鰕，與簷樓斗拱連接，上下一氣。

所以柱上不另有坐鬥，拱翹等都插入榫內。街巷木牌樓頂部出簷甚短，做成懸山或廡殿式。

每根柱端聳出脊外，柱頂覆以雲罐(也叫毗盧帽)以防風雨侵木柱。

樓頂所用之瓦，亦因其作用和地點不同而相異。內廷各坊之頂用各色琉璃瓦，街巷諸坊多用黑色布瓦。

※【中式亭的構件】：可分「單檐」、「重檐」、「卷棚」、「套亭」、「兩層單檐」、「三曾單檐」、「組合亭」而構件有所不同組合.....

(1).雷公柱            (2).由戗            (3).金檁          (4).金枋

(5).井口扒樑        (6).四角交金墩    (7).墊板         (6).檐枋

(8).仔角樑           (9).老腳樑           (10).腦椽       (11).檐椽

(12).花架椽         (13).飛椽            (14).翼角檐椽  (16).翼角飛椽

(17).望板            (18).掛落楣子     (19).座凳楣子    (20).瓦

---------------------以及其它-------------------------------------

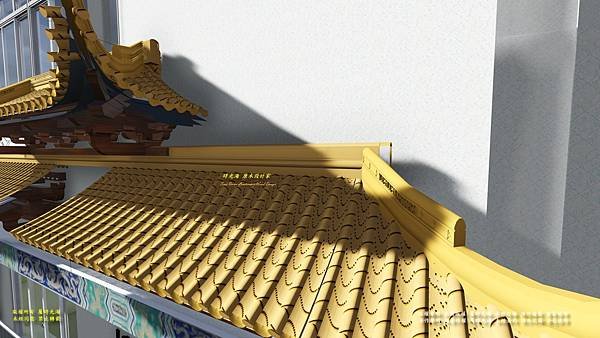

【模式說明】:為什麼時光海，常常用3D實境模擬來表現設計呢?...
..因為，用3D可以先畫出...「大致的形式概念，以此來溝通想法」..... 幫客戶在未施工前，

〝發展出真正想要的形式〞...  之後才是畫〝施工圖〞...
..施工圖是確定的尺寸&細節，完成後..才能....〝工程估價〞...
(如此可避免工班亂報價、或做錯、或是前後說法不一、做出來的和說的不一樣...浪費時間和修改的工錢...)...
..另外、使用3D方式..可以幫業主發展出屬於自己想要的造型，也可以此規範施工工班的施工品質、
結構搭接、說明效果會比工班用網路得來的圖片詳細(有抄襲剽竊智財權設計的疑慮)，
更可以 〝符合現場尺寸〞，並 〝精確估價〞，〝避免施工時，工班不斷加木料、強加工資〞....以此，幫助客戶省時、精確尺寸施工、並避免施工之、工料&價格爭議...！
------------------------------------------------------------------------------------------
