平台系列---「濱海地 大型平台˙龍形 觀景橋」......海濱地 景觀活用(時光海  原木設計家原創)
時光海  木架構設計/繪圖 諮詢中心
時光海  木結構訂做/換修 支援中心

【版權聲明】此文版權屬時光海  未經簽約/授權  禁止 重制 複製 搬運 轉載使用於 其他 商業版面
                     本文 智慧權/著作權 聲明為有價商品 請勿未通知 轉載 使用 避免 侵犯版權權利
【內容說明】目前部落格 僅提供〝部分形式〞展示，想瞭解更多形式&價格、內容，請洽「時光海 設計有限公司」
  ※時光海 原木設計家→接受 單項 / 零星... 設施之 設計 / 施工， 以 靈活 調度 ...幫客戶快速完成『想要的設施形式』

【標題】--原創木結構、3D設計圖、造型創意開發

【系列】--平台 & 觀景拱橋、遮陽棚架

【適用】--農地水池、觀景涼亭、眺望涼亭、觀景步道&平台、活動平台

【多元】--教育平台、親水平台、導覽涼亭

【說 明】--

設計說明：

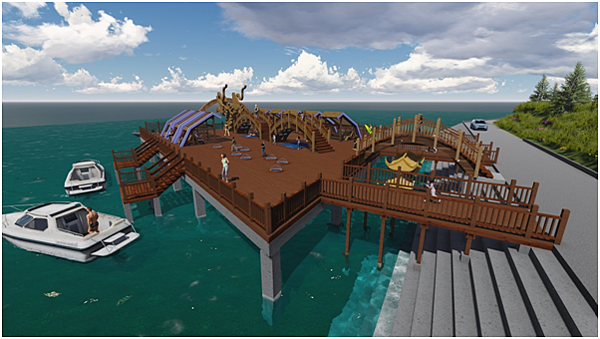

此平台位於白沙鄉，海堤，漲退潮形成海岸休憩旅遊之活動聚集，原有設施為大面積木平台，交叉欄杆，此次設計，加入在地意象，增添遊客到此一遊之吸引力，並為來此之遊客，提供多元體驗旅遊感受，增添再次蒞臨之欲求心，故此添加台灣特有文化意象上的龍精神文化與觀水、戲水旅遊結合；吸引學業提升、事業衝刺、升官發財、仕途順遂之一家大小，皆能擁有高級的旅遊觀感感受、讓遊客能每年一再回遊。

【主題】：鯉躍龍門、化身為龍、祥龍出海、龍往直前、

【設施 設計概念】：龍頭  龍背木橋  鯉躍龍門 入口木橋  (三段木制高曲木橋)、

【功能】造形  眺景  增加平台樂趣

【使用材料】膠河樑 木結構  木橋

【工法】戶外 木架構 螺栓接合

【耐久度】使用密度 ≧ 0.7以上 木種木料，一般可達10~20年 (南方松3~5年)

--------------------------------------------------------------

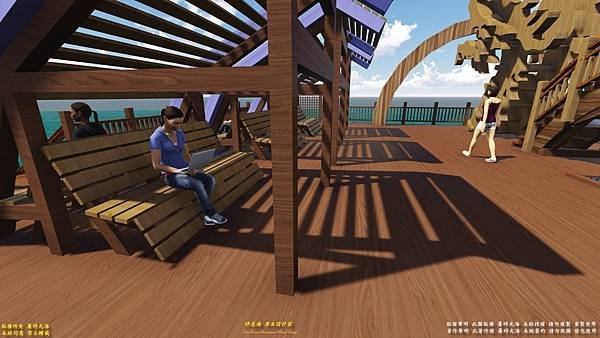

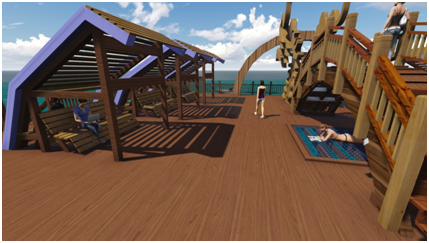

【主題】：海潮 雙向 遮陽 棚架

【設施 設計概念】：臥躺 吊網台 (耐拉旋線鋼絲  抗紫外線安全耐久塑膠包覆)、

【功能】  雙向 造形遮陰棚架  眺景  增加平台樂趣、

【使用材料】木結構 & 鋁合金 木棚架

【工法】戶外 木架構 螺栓接合

【耐久度】使用密度 ≧ 0.7以上 木種木料，一般可達10~20年 (南方松3~5年)

------------------------------------------------------------------------------

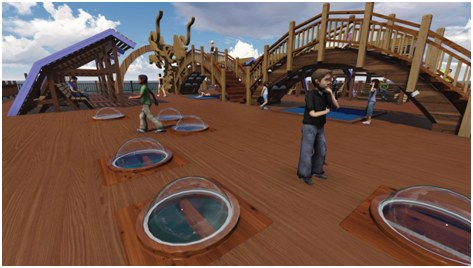

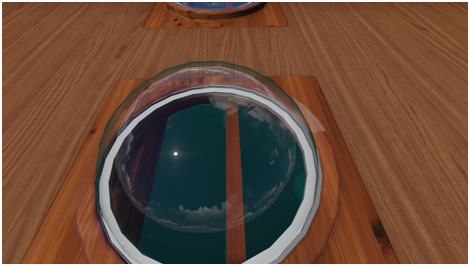

【主題】：觀潮  觀浪 魚眼 光洞

【設施 設計概念】：魚眼 透明觀潮洞 (上面 為凸形透明壓克力罩  下面為 平面安全玻璃 )、

【功能】增加平台 特色 空間 營造透空 觀潮樂趣

【使用材料】(上面 為凸形透明壓克力罩  下面為 平面安全玻璃 )、周圍木製平板

【工法】架於下橫樑上

【耐久度】依戶外遊具 透明壓克力耐用期限

-------------------------------------------------------------------------------

【材料特性】--【專論木作設計要點】

【重點提要】：

※景觀木料選用提要---

（1）選用國際通用之『商用木材』，不要選【CNS中國國家標準】&【國外文獻】查不到的樹種，那是雜木，材性大多很差。

（2）選用『耐腐耐用，等級高』之樹種，而非耐腐等級『低而高價』之樹種

（3）選用天然原木樹種，而非塑膠耗能污染木

（4）ACQ防腐劑是『殺菌劑』，對於殺蟲效果不大，並會腐蝕鐵件。

(5)海濱戶外木料挑選原則：選用比重密度 ≧ 0.7以上木料即可，不須指定樹種名稱，避免綁標，以及誤用世界頻危樹種、或庫存量不足之木料，承包廠商於得標後，送多種市場流通，比重比重密度 ≧ 0.7以上木料，提供挑選使用即可，經設計計單位查驗比重、抗壓、抗彎、強度、抗白蟻性、開裂性、加工難易度、市售價格後，施工包商依此購料施工。

※戶外木作工程使用木料，材料選用及製材分等相關原則。

台灣地區因氣候屬亞熱帶，炎夏高溫多濕，冬季則尚稱乾燥，但是台灣地形自沿海至中央山脈，短短數十公里，地勢由海平面急遽升高至海岸山脈及中央山脈稜線。地勢的急遽變化加上沿線高山河川、瀑布、針、闊葉樹等水文、植栽影響，形成台灣地區擁有多變化的微氣候及地形地貌變化。

台灣獨特的地形及微氣候形成台灣多樣的天然環境景觀，相對的，在此豐富的自然生態中，便擁有豐富且多變的動植物交替循環，其中對於戶外景觀環境工程中最有爭議及影響者，即是木料選用、耐候適用性、及白蟻虫蛀等問題。

• 木料選用原則：

1. 選用國外五大洲長期經營之橫樑用材選用戶外用商用木材。
2. 戶外景觀須選用耐候性佳、抗白蟻、耐酸鹼、抗彎、抗壓安全係數較高者。
3. 接觸面材選用無須防腐材料、避免接觸後誤食。
4. 接觸面材選用穩定高、耐磨損、不易扭曲木料。
5. 立柱用材選用耐腐、抗酸鹼、抗白蟻樹種。
6. 橫樑用材選用製材後穩定佳、不易翹曲、扭曲、劇烈開裂樹種木料。
7. 海濱設施選用抗鹽風、抗鹽害、抗酸鹼之樹種木料。
8. 水濱棧道選用比重大於1、比水重、沈水、耐潮濕之樹種木料。

• 耐候適用性探討：

1. 木料耐候程度決定於：樹種原始特性、製材方法、乾燥方式、當地氣候等。
2. 樹種原始特性：可由世界樹種文獻上參考。
3. 製材方式：原木經由不同方相裁切、其徑向、弦向收縮率不同，導致扭曲、翹曲程度不一。
4. 乾燥方式：可分為熱循環乾燥法、冷凍乾燥法、自然陰乾法等不同、但熱循環及冷凍法成本較高、一般戶外木料較少使用、而自然陰乾則需要三～四個月緩慢乾燥才不易龜裂。
5. 當地氣候：木料最怕乾乾濕濕海島型氣後，任何木料經短時間下雨、再日曬後並會在表面產生龜裂細紋，不論是韌性再高的檜木或是硬度再高的紫檀木，在台灣戶外氣候使用，一定會產生裂紋。
6. 防腐劑與耐候較無直接關係、樹種原始特性不佳之樹種經防腐處理、僅能部分避免腐朽菌及白蟻侵害，防腐劑毒性化學藥劑會經由雨水、湖水流入土壤、滲透進地水源、長期且不可逆毒害影響土壤及生物。

• 白蟻問題：

白蟻問題在台灣情況較難處理，台灣四季如春、全年適合白蟻繁殖、白蟻會經由土壤、空中、樹枝而進入木結構物中而建立族群。質軟樹種木料若在陰暗、潮濕樹林間、則易產生白蟻問題、因此戶外景觀欲減低白蟻危害、建議採用以下方式：

（1）立柱選用質硬、抗白蟻樹種木料、確保設施立柱安全。

（2）橫樑踏板可採用較軟樹種材質、但避免潮濕。

（3）定期每一～二年塗佈抗紫外線護木油。

（4）避免使用防腐劑、改用生物防制法投藥抑制白蟻族群跨大。

• 木料自然缺陷使用探討：

1. 樹木為有機自然建材，天然成年樹木不論樹種，會依其自然生長而有分節、分枝現象。依據CNS中國國家標準（總號444類號01003）天然木料具有以下材質特性：節、弧邊、鋸口縱裂、鋸口環裂、材面裂痕、腐朽、虫蛀、穴、疵、傷缺、藕朽、捲皮、捲入、脂囊、偏心、反翹、污痕、邊材變色等，木料的品等亦依此而區分之 。
2. 等級的分辨是主觀的認定，越長、越寬的商用樹種，依其產地生長特性，越容易含有上述節理，全世界沒有一棵樹像電線杆沒有分支地長大。
3. 不同的樹種，經製材所切割製材後，具有不同的乾燥速率，收縮、開裂特性亦不同，。原木經切開後製成板料、橫樑後，原本處於濕潤狀態下的板料表面，經日曬、高溫、風蝕導致木料表面及內部風乾速度不均勻，因而產生表面及內部水分蒸散效率不同。最後形成表面紋路裂開，除非整塊木料裂開程度超過厚度二分之一，需更換材料外，其他一般表面細裂紋路，屬於製材後自然現象，不影響此木料使用之安全性。
4. 越硬的樹種，越易因製材後表裡蒸散作用不同而產生細絲裂。
5. 不同樹種，製材表面絲裂現象亦不同，須依其樹種特性而定。
6. 國內外設計師在選用樹種時，一般考量樹種特性在於是否抗白蟻、蟲害、耐腐性、抗彎、抗壓安全特性，而表面細裂紋，一般非重要考量因素。

• 木料製材分等問題：

製材的分等一直是木作工程爭議問題的之一，對於分等的認定，設計單位與施工單位，也一直沒有明確的標準依據，因此常造成工程品質認定的不同，依據CNS中國國家標準（總號444類號01003）製材的分等，製材之品等依節、弧邊、鋸口縱裂、鋸口環裂、材面裂痕、腐朽、虫蛀、穴、疵、傷缺、藕朽、捲皮、捲入、脂囊、偏心、反翹、污痕、邊材變色等缺點區分之 。但此CNS此號國家標準分等有以下認定上問題：

1. CNS（總號444類號01003）製材的分等，適用範圍僅適用於台灣地區天然生針、闊葉數製材之品等區分。
2. 此號分等僅說明「製材之分等」，而非「結構用安全性適用分等」，品等的認定僅是以木材原具的表面缺點，以一、二、三、四等分級，而非以各樹種之纖維繫結強度、抗彎抗壓強度、耐腐性而來分等，若以此號分等來判定「某一等材」即是結構性強安全性高之製材，是不明智的。
3. 此號分等未說明，各分等材適用範圍，亦即假設戶外棧道若立於公園內、該用何等材？若立於高山溪流邊，該用何等材？若立於海邊，該用何等材？只能用一等材嗎？二、三、四等材難道不可用！何時用？
4. 此分等說明範圍不足以涵蓋目前戶外景觀用材，目前戶外景觀用材，有時長則5～6Ｍ，厚度有時則厚至12～18cm，此號無法說明及規範。

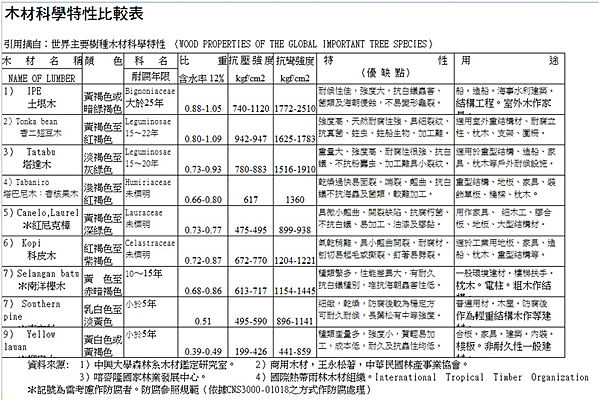

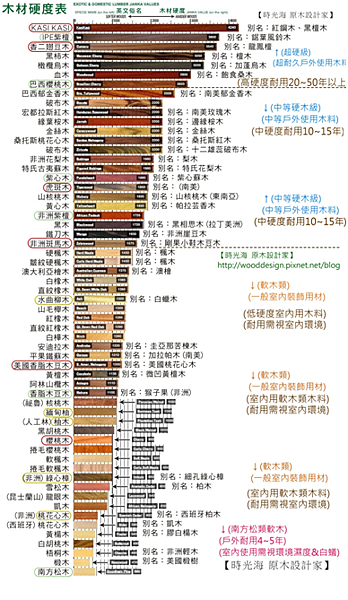

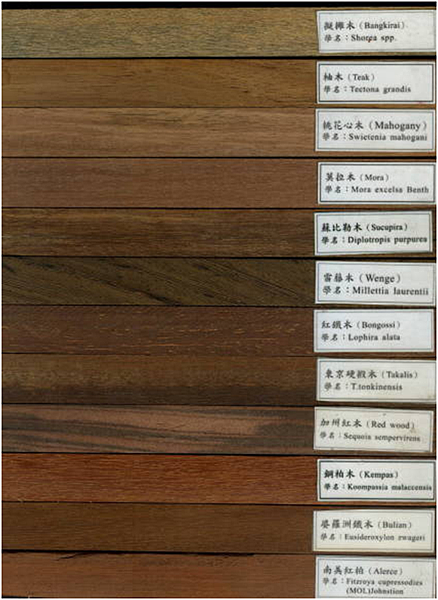

• 建議木料：考慮抗白蟻、蟲害、耐腐性、抗彎、抗壓安全特性等

---------------------------------------------------------------------------------

 ---------------------------------------------------------------------------------
