案例分享：（景觀木結構）觀景涼亭 平台 膠合集成材木架構橋 木棧道（設施時光海 原木設計家）

 案例地點：台中大坑體能運動場地區

 完工時間：2000之前

1.設施——眺景涼亭平台區、觀星平台、木結構登山散步道、眺景台攀爬樓、以及11米膠合樑木架構橋、樹蔭散步道、沙坑遊戲區等等。

2.材質——當時使用許多種不錯的木料，現在有些國外都已經很少了，有幾種非常好的木料來自非洲，例如卡崔菲木（KATRAFAY）、雷藤木（WENGE）、來自北美如加州紅木（RED WOOD）等，另外有有IPE（鋸葉風鈴木；或叫巴西紫檀）、西伯利亞落葉松（LISTVENNITSA;Larch  wood）等，而部分膠合樑用斑檀木（ANGELIM  PEDRA）及加州紅木（RED WOOD）經專業膠合工廠膠合的膠合集成材（符合CNS膠合樑浸泡剝離試驗標準規定），種類繁多在當時算是成效非常不錯的案件。

3.木結構設計要點——當時非常幸運能有機會遇到有眼光的業主及設計單位，願意一起和我們嘗試使用木結構，也因為如此這個案子的規劃及設計非常完整，許多構想在當時都沒有人設計過，不會像時下的許多案件都是丟一些套用的圖，那時在畫這個案子的木結構畫得非常快樂。

4.現場問題與檢討——目前已過了超過十年，發送上來提供各位去看看，十多年前的木結構案子都是強調與環境結合，並融合在環境中，不會顯的突兀，會讓經過的登山客覺得可以舒適的休息，木料也因為藏在樹蔭下，而避免了風吹日曬，自然能延長年限，如果有住台中的朋友，當你經過了幾條登山步道，再往前走就是這裡，可以去看看這時多年前的木作是不是比現在的木料好多了。

  ※以下是當初完工經過時所拍攝內容——

這是樹蔭下的涼亭平台，是不是可以感覺涼風吹過。

我一直覺得讓樹從平台中長起來是一件很舒服的事，所以一般都會想辦法

挖洞。

案例分享：（景觀木結構） 涼亭 碉堡 棧道 海盜船 設施 （時光海 原木設計家）

案例地點：金門地區（好幾個地點）

完工時間：2003

1.設施——八角雙層涼亭（造型結構為我原創）、碉堡觀景台、湖邊棧道、六角中國式涼亭（改良版也是我原創）、以及大型景觀遊樂組（海盜船）、同樣設計圖亦是原創。

2.材質——應該是有好幾種，應該都是中南美洲之木料，那時業主都願意用較耐久的木頭（比較貴），有IPE（鋸葉風鈴木；或叫巴西紫檀）、蘇比勒木(Sucupira)、香二翅豆木(Tonka bean)等，另外部分膠合樑用斑檀木（ANGELIM  PEDRA）專業膠合工廠膠合的膠合集成材（符合CNS膠合樑浸泡剝離試驗標準規定）。

3.木結構設計要點——當時金門正在花大錢做景觀開發，所以促成了許多有意思的案子，一起與設計公司創造了許多不錯的木架構設施。

4.現場問題與檢討——目前已過了快十年，發送上來一方面做個記錄，一方面供各位有機會去金門觀察有無任何損壞問題，並檢討中南美木料的耐候效果，但是我想絕對比時下一些二、三年就必須拆除的木料好（時下的木料多號稱為○○檀木、○○鐵木，其實大多是其他樹種，非真正鐵木檀木類、不耐久）。

 ※以下是當初完工經過時所拍攝內容——

此歐式八角雙層涼亭為當初想出來的，裡面的內部屋頂結構則是原創。

這是CAD設計圖，後來這張圖提供出來時，在台灣各地陸續就出現多座類似造型。

案例地點：台東池上‧農會‧飛機花架休憩平台

完工時間：2010

1.設施——台東池上農會花海展覽區

2.材質——中南美洲產之『南美雞翅木』＋弧形膠合集成材（台灣膠合 符合CNS膠合樑浸泡剝離試驗標準規定）。

3.木結構設計要點——因池上農會花海展覽區旁，在很久以前原址是飛機場，而池上農會花海每年春節都會更換主題，恰好這次要設計一個平台，故而將意象加入飛機，因而產生了以花架作為機翼，整體是以飛機的簡化造型而設計！

4.現場問題與檢討——南美雞翅木為中南美洲木料，使用在台灣，目前已使用3、4年，目前來看，還非常穩定。另外，因場地問題，本來原設計是更長更大，但因尺寸太大放不進來，只好縮小變成短尾小飛機，有點可惜！

※以下是當初完工經過時所拍攝內容——

這是一位專業的景觀設計師問的問題，本來是想用回文的方式回答就好，但是因為這位學弟的問題非常實務又專業，很難得遇到，應該能幫助許多正在執業中的設計師，因此就決定普渡眾生，將問題回答的清楚一點，有看到這一篇文章的朋友，也要感謝一下這位學弟！

 以下是學弟的問題：

 學長，請問木構結構柱與混凝土基礎包覆界面是否有特別處理手法？

常見手法有直接埋入、鐵片包覆、木柱置入鐵件基座再與RC底座鎖固、

還有木材底部表面塗防水漆料後置入...

以您的經驗，是否有較佳的建議及方案？

另外，您是否可以推薦戶外較佳的木料方案，

以考量耐久性、公部門案例、顏色不拘的話，

您可否推薦材料來源穩定之低階（80~160元)、高階木材（160~300元)作為設計之參考？（是否可依尺寸加工或進口規格品及是否需防腐等特性再勞煩學長指教）

因為有看您作的木料分類整理及心得！但對單價及材料來源穩定性仍不明瞭！

之前有用過非洲蠟木、非洲剛果木、南洋櫸木、婆羅洲鐵木、太平洋鐵木、塔里木...等，但缺乏長期觀察記錄，不確定使用成果...

再請學長開釋指導！

※關於以上的問題要回答得完整的話，要從木料的開採問題，到產地出口，船運，台灣上岸，儲存、推廣、設計、檢驗、備料、加工、防腐、工地、抽驗、組裝、完工、驗收、觀察、紀錄。以上是一支原木料從生長的地方到達異鄉，然後變成服務人群的涼亭、平台、棧道設施物，其中任何一個環節如果處理不善，就會造成價格及品質上的差異，以下我盡力將我瞭解的木料產業市場中影響環節分門別類說明一下：

 一、木料來源及單價：

建築景觀用   涼亭形式   大彙整

這裡面的照片幾乎是我接近二十年的木構造設計涼亭部分的紀錄，

也幾乎含蓋目前坊間所有涼亭的形式，歡迎有需要的人找我設計/施作，

當顧問也可以！高興就好！花架及平台、棧道的類型，等有空再彙整。

———————————————————————————

時光海設計有限公司

景觀木結構  造型設計部

業務範圍：

‧建築景觀 用 木結構/涼亭、花架、平台、棧道、風車、水車等木構造設施 ／規劃、設計／顧問、施作

‧全球五大洲／原木才料／顧問、調料、買賣

電話：04-24391876  傳真：04-24391877 手機：0918202912

歡迎建築師、景觀師、設計師洽詢或私人庭園使用

費用：價格合理，省時省成本

絕對讓您節省成本、增加利潤、更專業、更有競爭力，在設計業界接案結案能力脫穎而出，領先同業！

今天終於將戶外建築景觀用樹種木料樣本第（一）單元整理出來，總算不用再將木料照片寄來寄去，這些是在2003年以前就有在市場流通的木料，歷經一些時間從工地及認識的材料商收集到的，有需要的好朋友，可以直接上來看一看，看看木頭原色，再去我的其他文章看案例，就可以比較出來戶外木料塗上護木油後的差別。

頭兩張圖片是將第（一）單元的木頭以漸深的色系排列，方便各位設計師比較顏色

1.放射松——箱板材，價格低廉，某些材料商常用來混充南方松，材性差、易開裂、翹曲、斷裂，不能拿來作戶外景觀用材。

  人造合成板（塑膠木）

於戶外景觀使用--探討研究

一、   耐久性：多數塑膠木廠商均強調人造合成板（塑膠木）、非常適合戶外景觀使用、美觀且耐久。但是經多年觀察，多數案件在完工後2～4年就必須再編列維修預算、或是須大面積汰換整修，此耐久性的說法，無法讓人同意。

二、   環保性：大部分廠商會提到塑膠木是「廢棄環保回收材」，但是若實際走訪工廠瞭解，卻發現回收的廢棄輪胎、塑膠等只佔一部份，多數是使用新原料而非環保回收，且現今多數工廠設在大陸或他國，多數是幫他國回收、而非幫台灣消化廢棄物。

三、   論價格：目前多數塑膠木材料預算價格多編列在（300多～400多/才）以上（成交價應該在200多～300多吧），實屬不低，若是以此價格換做其他天然原木製品、例如IPE（210/才）、婆羅洲鐵木（160/才）、蘇比勒木（180/才）、班檀木（140/才）、加州紅木（165/才）、南洋櫸木（130/才）、花旗松（95/才）、南方松（75/才）等等，均可多做2～3、4倍數量以上，且依據觀察記錄、天然原木的特性均強過人造合成板，因此若以價格而言、選擇繁多實不必非要使用塑膠木。

    （據聞部分品牌環塑木在中國大陸工廠之製造完成品成本每一公斤才人民幣18～20塊，合算台幣約80～100塊/完成品每公斤，若以塑膠木之比重0.65，環塑木板料製造成本一才約70～80塊台幣／1才，若再加上從中國進口運費以及四成獲利，每才售價也應只在150塊台幣以內，部分塑膠木材料商以尺寸規格限定他牌塑膠木競爭，或是以現行市價動則300多400多的價格銷售，有時甚至不出貨，以致營造廠求售無門，聽聞坊間營造廠多吃過此類虧！）

    （現觀台灣設計公司及公家機關，非常喜歡使用各種塑膠木情況下，為避免相關營造爭議，建議針對塑膠木須建立同級品規範，並容許尺寸誤差，只要比設計尺寸大之施作尺寸（增加若干ｃｍ應該均可容許，避免他牌塑膠木被設計尺寸限定，而無法供貨造成獨家銷售！）

四、   使用性：塑膠的製品、一般最怕紫外線及化學溶劑，根據多數塑膠木案例發現、塑膠木製品（如平台、棧道、欄杆）若暴露在陽光底下、經夏季高溫、紫外線長期照射後，表面會產生冰裂紋、易割傷皮膚、甚至表面酥化、斷裂、造成公共危險，因此、若塑膠木廠商無法改善此材料缺點、易造成公安糾紛。

五、   論毒性：凡塑膠在生產過程中、均會使用化學添加劑、而大多數的化學添加劑、均會對環境或是生物造成致癌影響，或是造成CO2、熱能的過度排放，因此、若是為了要消化廢棄物而加以再利用、應再技術提升，避免二度在製造及使用上造成致癌物污染。

六、   論質感：人工製品觸手質感畢竟與天然製品有所差異、若是設計在山明水秀的地方，觸目所見都是人工塑膠的設施，遊客在心理上、必定會質疑為何一定要用人工塑膠的東西，難道天然原木的東西貴到沒辦法用嗎？

時光海木結構規劃設計

作品型錄＆業務內容

記得十多年前，剛從學校畢業，雖說是學景觀設計，但是

，實際工作了一兩年，卻覺得對於各種景觀資材不甚了解

，設計一直無法突破，後來，直到接觸了一件木結構涼亭

平台的案子，突然發現設計木結構涼亭棧道非常有趣，之

後，離開景觀公司，成立木結構設計工作室，從此開始了

長達十多年的木結構設計。

這十多年來，案子從公共工程畫到私人飯店，從涼亭畫到

小木屋，從台北畫到屏東甚至到花蓮、台東，幾乎走遍台

灣，前兩年，也從台灣畫到了廈門、上海、甚至雲南，本

來想說畫了十多年木結構，許多涼亭、平台、棧道都已制

式化了，了無新意，想要換換跑道，去做些別的事，怎奈

，還是有很多設計師不清楚景觀木結構的設計，常常需要

諮詢解答，建議樹種及尺寸等，或是景觀工程需要在設計

上解決大跨距的木橋、膠合樑桁架等等，以致無法有時間

再轉跑道，只好，還是將木結構更加深入，在研擬加入更

新的技術及元素，期待能將景觀木結構設計變成一項專業

技術，因而，又繼續了下來。

因此，如果朋友有遇到木結構相關的問題，歡迎聯絡我，

大夥一同來常造些新的木結構設計！

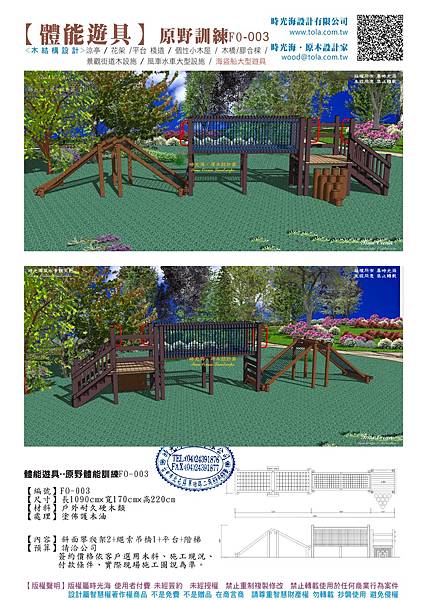

※以下是我們的（時光海）景觀木結構的目錄：

※圖片目錄，木作同業請勿下載修改圖片做為

其他商業使用，以免造成配合公司的不必要麻煩。

※基本上，PO上來是方便有需要的客戶來瞭解木結構。

※案件進案操作流程

這是風車的內部結構

大跨距膠合樑；膠合及成材

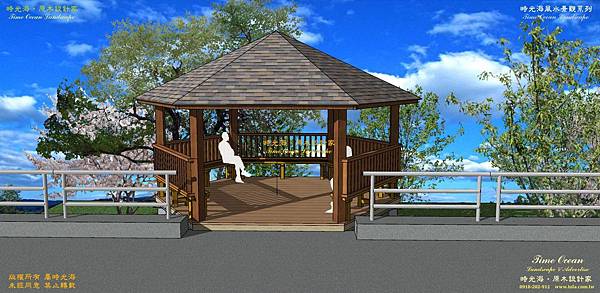

各式涼亭；歐、美、日、中國式等建築景觀用涼亭、候車亭

建築景觀用戶外各式涼亭

案例地點：台東關山˙天后宮‧廟前大休憩亭

完工時間：2006～2007左右吧？

1.設施——台東關山市區天后宮  廟門口左側大休憩亭（長寬約十多米）

2.材質——因忘記是何時畫的圖！大約應該有4、5年了吧，材質應該是花旗松或是斑檀木在台灣的戶外專業膠合工廠膠合的膠合集成材（符合CNS膠合樑浸泡剝離試驗標準規定）。

3.木結構設計要點——因當時是整建休憩亭的樑架及屋頂，幾次到台東都忘記那是我設計的休憩亭，這次經人提醒，才知道原來這是當初我畫的結構，真是出乎我的意料！。

4.現場問題與檢討——雖說已過了4、5年，目前在現場觀察並無任何損壞問題，日後再繼續觀察記錄。

 ※以下是當初完工經過時所拍攝內容——

這是在台東市區天后宮左側的大休憩亭，中間是人型比例尺，估計長寬應該有十多米。

案例地點：台東˙關山˙6米高大水車

完工時間：2010

1.設施——原位置水車沖毀，重新設計結構更穩固之水車。

 2.材質——使用南美洲進口之香二翅豆木（此種木料耐用等級為〝1〞。南方松為〝7〞）。

3.木結構設計要點——因原本之水車結構較簡單，後來遭大水沖斷，配合顧問公司開發結構更穩固的接合，讓水車能抵抗更強的水沖力並形成農村觀光設施。

4.現場問題與檢討——目前施工完後，水車只有在上游放的水量較大可以沖擊到葉片時，水車才會轉動，因而配合的設計公司被地方釘了一陣子，因水車在冬天枯水期---不會動！日後在水量及轉動的相關設計上，應要在自我加強考慮。

※以下是目前完工經過時所拍攝內容——

因為一大早從台中開車下到屏東再轉到台東關山，到的時候已經是下午5點左右，天色已晚！
